Widerstand-Farbcode

Wie liest du den Widerstand-Farbcode richtig herum?

Beim Widerstand-Farbcode kommt es zuerst auf die Leserichtung an. Der Toleranzring steht meist etwas abgesetzt am Rand. Häufig ist er Gold, Silber oder Braun. Gold und Silber sind dabei ein guter Hinweis: Sie gehören nicht an den Anfang, weil sie keine Ziffer für den ersten Ring liefern.

Bei einem 4-Ring-Widerstand liest du zuerst zwei Ziffernringe, danach den Multiplikator und am Ende die Toleranz. Bei einem 5-Ring-Widerstand kommen drei Ziffernringe vor dem Multiplikator. Ein 6-Ring-Widerstand funktioniert wie ein 5-Ring-Widerstand, hat zusätzlich aber einen Ring für den Temperaturkoeffizienten.

Wähle im Rechner die Richtung, die Ringzahl und die Farben oder gib den gewünschten Wert ein, wenn du die passenden Farbringe suchst.

Typische Orientierungspunkte sind:

• Gold am Ende bedeutet meist ±5 %.
• Silber am Ende bedeutet meist ±10 %.
• Kein Toleranzring steht für ±20 %.
• Braun am Ende kann Toleranz bedeuten, bei 5 Ringen oder 6 Ringen aber auch Teil des Werts sein - deshalb immer die Ringzahl beachten.

So funktioniert die Rechnung beim Widerstand-Farbcode

Die Rechnung läuft in Worten so: Aus den Ziffernringen entsteht zuerst eine Ziffernfolge. Diese Ziffernfolge wird mit dem Multiplikator des nächsten Rings multipliziert. Danach wird über den Toleranzring der zulässige Bereich um den Nennwert bestimmt.

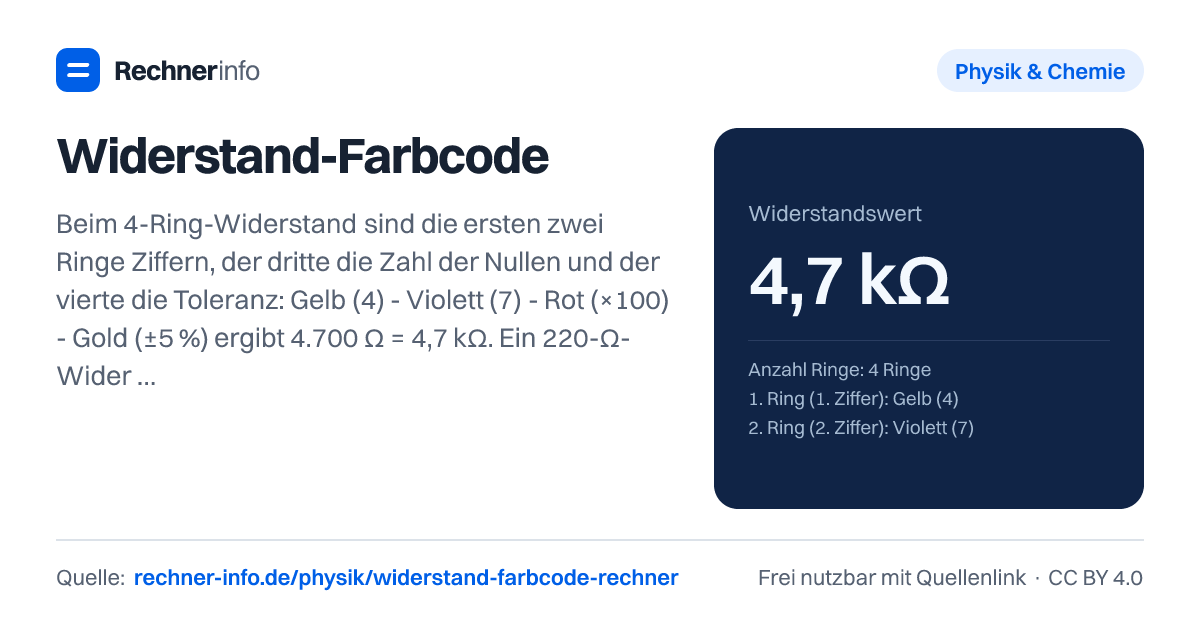

Ein Beispiel mit Gelb, Violett, Rot und Gold zeigt das Prinzip. Gelb steht für 4, Violett für 7. Daraus wird 47. Rot ist der Multiplikator × 100. Die Rechnung lautet: 47 × 100 = 4.700 Ω = 4,7 kΩ. Gold bedeutet ±5 %. Der zulässige Bereich liegt damit bei 4,465 kΩ bis 4,935 kΩ.

Der gleiche Wert kann mit anderer Ringzahl anders aussehen. Bei 6 Ringen mit Gelb, Violett, Schwarz, Braun, Gold und Rot entsteht ebenfalls 4,7 kΩ. Hier werden aber drei Ziffern gelesen: Gelb, Violett und Schwarz ergeben 470. Braun ist dann der Multiplikator × 10. Gold bleibt ±5 %, und Rot gibt zusätzlich den Temperaturkoeffizienten 50 ppm/K an.

Wichtig ist: Die Farbe des Multiplikators verschiebt den Wert stark. Rot als Multiplikator bedeutet × 100, Braun bedeutet × 10, Orange bedeutet × 1.000. Darum ist es ein typischer Fehler, den Multiplikator wie eine weitere normale Ziffer zu behandeln.

4 Ringe, 5 Ringe und 6 Ringe beim Widerstand-Farbcode

Die Ringzahl sagt dir, wie viele Ziffern zum eigentlichen Widerstandswert gehören. Bei 4 Ringen sind es zwei Ziffern. Braun, Schwarz, Rot und Gold ergibt deshalb 1 kΩ: Braun ist 1, Schwarz ist 0, Rot ist × 100, Gold ist ±5 %. Der zulässige Bereich geht von 950 Ω bis 1,05 kΩ.

Bei 5 Ringen sind es drei Ziffern. Braun, Schwarz, Schwarz, Rot und Braun ergibt 10 kΩ. Die Ziffernfolge ist 100, der Multiplikator ist × 100, die Toleranz ist ±1 %. Der zulässige Bereich liegt bei 9,9 kΩ bis 10,1 kΩ. Solche 5-Ring-Codes findest du häufig bei genaueren Widerständen, weil die dritte Ziffer mehr Abstufungen erlaubt.

Bei 6 Ringen kommt ein zusätzlicher Temperaturkoeffizient hinzu. Orange, Orange, Schwarz, Braun, Braun und Grün ergibt 3,3 kΩ mit ±1 %. Der zulässige Bereich liegt bei 3,267 kΩ bis 3,333 kΩ. Grün steht hier für 20 ppm/K. Der Rechner gibt dazu auch die Änderung je Kelvin aus, in diesem Beispiel 0,066 Ω je Kelvin.

Der Temperaturkoeffizient ist vor allem dann relevant, wenn sich die Temperatur stark ändert oder wenn deine Schaltung auf kleine Widerstandsänderungen empfindlich reagiert. Für einfache LED-Vorwiderstände ist meist der Nennwert mit Toleranz die wichtigere Angabe.

Häufige Farbringe: 220 Ω, 100 Ω, 10 kΩ und 1 MΩ

Viele Suchanfragen drehen sich um konkrete Standardwerte. Hier lohnt sich der Blick auf die Farbringe und die Toleranz zugleich, denn derselbe Nennwert kann je nach Toleranzring eine andere letzte Farbe haben.

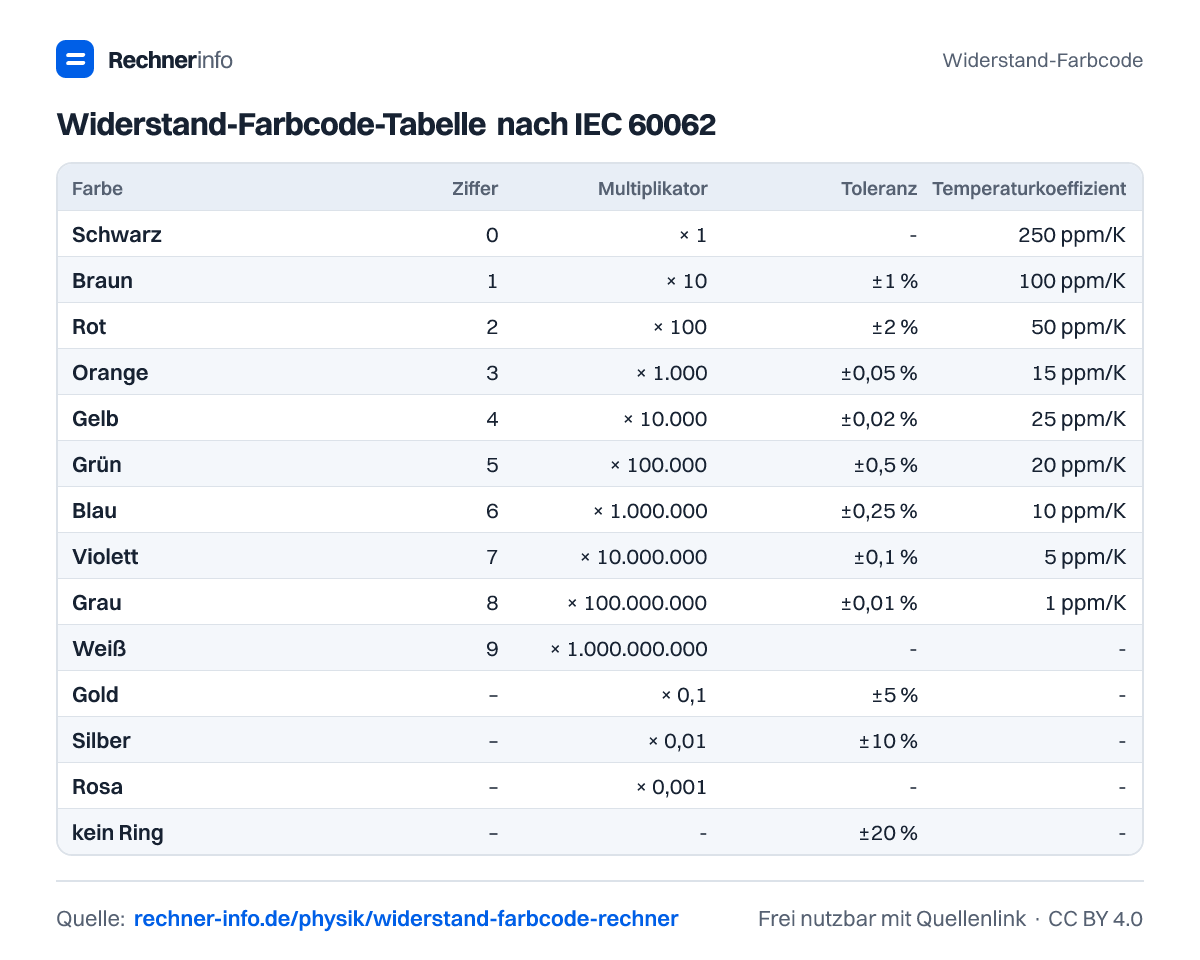

Wert	Farbringe	Toleranzbereich
100 Ω	Braun - Schwarz - Braun - Gold	95 Ω bis 105 Ω
220 Ω	Rot - Rot - Braun - Gold	209 Ω bis 231 Ω
4,7 kΩ	Gelb - Violett - Rot - Gold	4,465 kΩ bis 4,935 kΩ
10 kΩ	Braun - Schwarz - Orange - Gold	9,5 kΩ bis 10,5 kΩ
1 MΩ	Braun - Schwarz - Grün - Braun	990 kΩ bis 1,01 MΩ

Für 220 Ω mit ±5 % liest du also Rot - Rot - Braun - Gold. Für 100 Ω mit ±5 % ist es Braun - Schwarz - Braun - Gold. Ein 10-kΩ-Widerstand mit ±5 % hat Braun - Schwarz - Orange - Gold. Bei 1 MΩ mit ±1 % ist der Toleranzring Braun, also Braun - Schwarz - Grün - Braun.

Wenn du SMD-Bauteile statt bedrahteter Widerstände vor dir hast, findest du häufig keinen Farbcode, sondern einen Aufdruck. Für 220 Ω sind passende Aufdrucke 221 · 2200. Für 10 kΩ sind es 103 · 1002 · 01C (EIA-96). Für 4,7 kΩ sind es 472 · 4701.

Typische Fehler beim Ablesen der Farbringe Widerstand

Der häufigste Fehler ist die falsche Leserichtung. Wenn Gold oder Silber außen sitzt, ist das fast immer das Ende. Liest du von dieser Seite los, erhältst du einen unplausiblen Code, weil Gold und Silber keine normalen Anfangsziffern sind.

Ein zweiter Fehler ist die Verwechslung von 4-Ring- und 5-Ring-Code. Braun - Schwarz - Orange - Gold ist bei 4 Ringen ein 10-kΩ-Widerstand mit ±5 %. Braun - Schwarz - Schwarz - Rot - Braun ist dagegen der 5-Ring-Code für 10 kΩ mit ±1 %. Beide meinen denselben Nennwert, aber mit anderer Genauigkeit und anderer Codierung.

Achte außerdem auf die Einheit. 4.700 Ω und 4,7 kΩ sind derselbe Wert. 10.000 Ω und 10 kΩ ebenfalls. Gerade beim Abschreiben aus Datenblättern oder Stücklisten passieren hier schnell Fehler, wenn Ω, kΩ und MΩ gemischt werden.

Auch die Toleranz gehört zur praktischen Bewertung. Ein 220-Ω-Widerstand mit ±5 % darf zwischen 209 Ω und 231 Ω liegen. Ein 10-kΩ-Widerstand mit ±1 % liegt zwischen 9,9 kΩ und 10,1 kΩ. Wenn eine Schaltung genaue Werte braucht, reicht der reine Farbcode ohne Blick auf den Toleranzring nicht aus.

Normwerte helfen bei der Beschaffung. 4,7 kΩ ist in E6, E12, E24 und E192 enthalten. 10 kΩ ist in E6, E12, E24, E48, E96 und E192 enthalten. Wenn der Rechner einen Normwert als genau getroffen ausgibt, passt der eingegebene Wert direkt zur gewählten Reihe.
