Holzverbindungs-Rechner
6-mm-ASSY-plus-Schrauben brauchen im axialen Modell mindestens 30 mm Längsabstand und 60 mm Holzdicke. Prüfe Randabstände und Raster.
- Quer-Achsabstand im gewählten Raster
- 30 mm
- Beanspruchtes Ende / axial Gewindeschwerpunkt
- 30 mm
- Unbeanspruchtes Ende / axial Gewindeschwerpunkt
- 30 mm
- Beanspruchter Rand / axial Gewindeschwerpunkt
- 18 mm
- Unbeanspruchter Rand / axial Gewindeschwerpunkt
- 18 mm
- Mindestholzdicke für den hier gewählten ETA-Fall
- 60 mm
- Erforderliche Breite einschließlich Raster
- 66 mm
- Erforderliche Länge einschließlich Raster
- 120 mm
- Schrauben im geometrischen Raster
- 6
- Prüfung nur von Abständen und Bauteilmaßen
- Maße im begrenzten ETA-Modell erfüllt
- Nur Würth ASSY plus, nicht vorgebohrt, Holz-Holz-Verbindung in Nadel-Vollholz/Balkenschicht-/Brettschichtholz mit charakteristischer Rohdichte höchstens 420 kg/m³, Schraubenachse senkrecht zur Faser und gleiche Faserrichtung beider Hölzer. Axial: ausschließlich Zug/Druck entlang der Schraube; lateral: ausschließlich seitliche Last 0 bis 90 Grad zur Faser. Jeweils beanspruchter und gegenüberliegender unbeanspruchter Rand. ETA-11/0190 vom 22.01.2026, Tabelle A.2.7 bzw. Abschnitt A.2.4.4. Andere Schrauben, Nägel, Hirnholz, Laubholz, Holzwerkstoffe und gekreuzte Schrauben sind nicht abgedeckt. Kein Tragfähigkeitsnachweis: Einschraubtiefe, Ausziehen, Kopfdurchziehen, Spalten, Gruppenwirkung, Lastdauer, Feuchte und Lastkombinationen separat nachweisen. Aus Holzdicke allein lässt sich keine belastbare Traglast in kg berechnen.
- Axiale Randabstände beziehen sich auf den Schwerpunkt des Gewindeteils im Holz. Die Produktbedingung gilt zusätzlich zu den beiden einzelnen Achsabständen.
Rechenweg mit deinen Zahlen
- 6 mm Schraubendurchmesser: a1 30 mm und a2 30 mm.
- a1 × a2 = 900,00 mm²; mindestens 25 × 6² = 900 mm².
- Endabstände 30 + 30 mm und 2 Zwischenräume ergeben 120 mm Anschlusslänge.
- Rasterbreite einschließlich Randabständen 66 mm; erforderliche Holzdicke 60 mm. Maße im begrenzten ETA-Modell erfüllt.
Was prüft der Holzverbindungs-Rechner?
Der Rechner prüft ein Schraubenraster für Holz-Holz-Verbindungen mit ASSY-plus-Schrauben gegen Abstands- und Bauteilmaße aus ETA-11/0190 vom 22.01.2026. Gib Anwendungsfall, Durchmesser, Bauteildicke, Anschlussmaße und Schraubenraster ein; der Rechner prüft die Abstände gegen das hinterlegte ETA-Modell.
Abgedeckt sind nicht vorgebohrte Verbindungen in Nadel-Vollholz, Balkenschicht- oder Brettschichtholz mit charakteristischer Rohdichte höchstens 420 kg/m³. Die Schraubenachse steht senkrecht zur Faser, beide Hölzer haben gleiche Faserrichtung. Andere Schrauben, Nägel, Hirnholz, Laubholz, Holzwerkstoffe und gekreuzte Schrauben gehören nicht zu diesem Modell.
Wie rechnet man die Schraubenabstände bei axialer ASSY-plus-Holzverbindung?
Für den axialen ASSY-plus-Fall gilt in Worten: Der Längsachsabstand a1 muss mindestens 5d betragen, der Querachsabstand a2 mindestens 2,5d; zusätzlich muss a1 × a2 mindestens 25d² erreichen. Die Rasterlänge ergibt sich aus zweimal Endabstand plus den Zwischenräumen in Faserrichtung.
Beispiel mit 6 mm Schraubendurchmesser: a1 beträgt 30 mm und a2 beträgt 30 mm. Das Produkt a1 × a2 ist 900,00 mm²; gefordert sind mindestens 900 mm². Mit 30 mm Endabstand auf beiden Seiten und den Zwischenräumen ergibt sich eine erforderliche Anschlusslänge von 120 mm. Die erforderliche Breite liegt bei 66 mm, die Mindestholzdicke bei 60 mm, im Raster liegen 6 Schrauben.
Axial oder auf Abscheren: Der Lastfall ändert das Raster
Bei axialer Beanspruchung geht es ausschließlich um Zug oder Druck entlang der Schraube. Bei Abscheren geht es um seitliche Lasten zur Holzfaser. Dafür werden andere Abstände angesetzt.
Ein seitlich belastetes Beispiel mit 6 mm Schrauben und 90° zur Faser ergibt a1 24 mm und a2 24 mm. Die erforderliche Länge beträgt 132 mm, die Breite 84 mm und die Mindestholzdicke 24 mm. Bei 0° zur Faser und 3 Reihen kann derselbe Durchmesser andere Randabstände ergeben: beanspruchtes Ende 72 mm, unbeanspruchtes Ende 42 mm, erforderliche Länge 174 mm.
Welche Ergebnisse gelten - und welche nicht?
Das Ergebnis sagt dir, ob die geometrischen Abstände und Bauteilmaße im begrenzten ETA-Modell erfüllt sind. Es ist kein Tragfähigkeitsnachweis. Einschraubtiefe, Ausziehen, Kopfdurchziehen, Spalten, Gruppenwirkung, Lastdauer, Feuchte und Lastkombinationen musst du separat prüfen.
Typische Fehler:
- Bauteildicke mit Tragfähigkeit verwechseln. Aus Holzdicke allein lässt sich keine belastbare Traglast in kg berechnen.
- Randabstände von der falschen Stelle messen. Axiale Randabstände beziehen sich auf den Schwerpunkt des Gewindeteils im Holz.
- Nur a1 und a2 prüfen. Bei axialer Anordnung gilt zusätzlich die Produktbedingung a1 × a2.
- Ein seitliches Raster für axialen Zug übernehmen oder umgekehrt.
Tabellen zum Nachschlagen

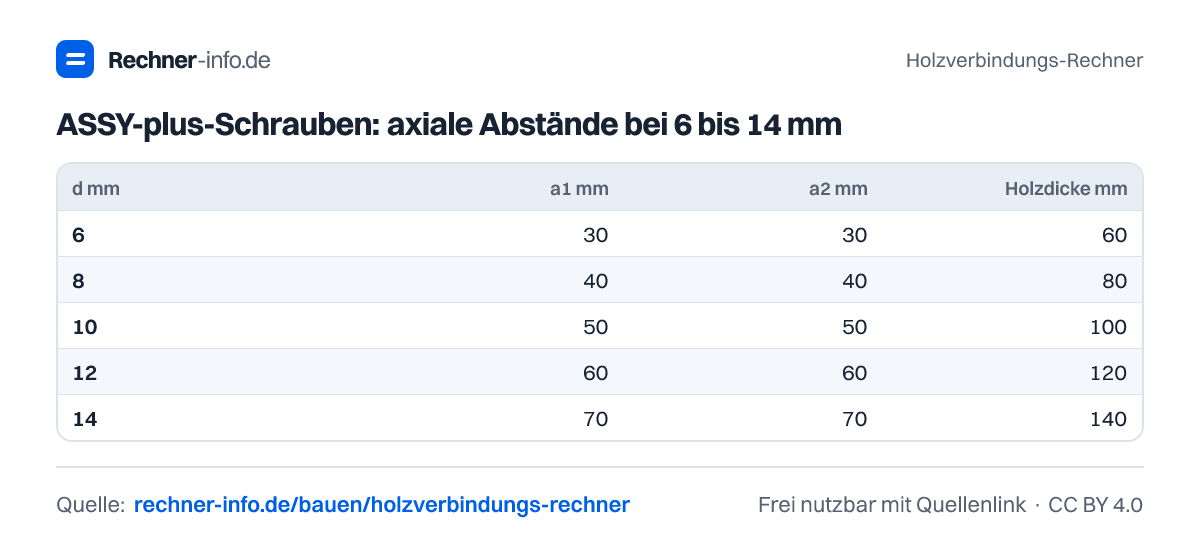

ASSY-plus-Schrauben: axiale Abstände bei 6 bis 14 mm
| d mm | a1 mm | a2 mm | Holzdicke mm |
|---|---|---|---|
| 6 | 30 | 30 | 60 |
| 8 | 40 | 40 | 80 |
| 10 | 50 | 50 | 100 |
| 12 | 60 | 60 | 120 |
| 14 | 70 | 70 | 140 |
Beispiele zum Ausprobieren
Grafiken für deine Website
Du darfst die Grafiken kostenlos in Blogs, Artikeln, Präsentationen oder im Unterricht verwenden - einzige Bedingung ist ein Link auf diese Seite als Quelle (Lizenz CC BY 4.0).
Häufige Fragen
Wie viele Schrauben passen bei axialer ASSY-plus-Verbindung mit 6 mm in 80 mm dickes Holz?
Bei 80 mm Dicke, 300 mm Anschlusslänge und 140 mm Breite passen im geprüften Raster 8 Schrauben. Das gilt für 4 Schrauben je Reihe und 2 Reihen. Der Längsachsabstand beträgt 30 mm, der Querachsabstand 30 mm, die erforderliche Länge 150 mm und die erforderliche Breite 66 mm.
Sind 16 Schrauben bei 60 mm Holz, 220 mm Länge und 110 mm Breite zulässig?
Nein, im geprüften Raster ist mindestens ein Maß unterschritten. Zwar liegen 16 Schrauben im geometrischen Raster, aber die erforderliche Anschlusslänge beträgt 270 mm. Bei 220 mm verfügbarer Länge reicht der Anschluss für diese axiale Anordnung mit 8 Schrauben je Reihe und 2 Reihen nicht aus.
Welche Abstände ergeben sich bei 10 mm Schrauben axial?
Bei 10 mm Schrauben im axialen Beispiel beträgt der Längsachsabstand 50 mm und der Querachsabstand 50 mm. Die Endabstände betragen 50 mm, die Randabstände 30 mm. Für 6 Schrauben je Reihe und 2 Reihen ergibt sich eine erforderliche Länge von 350 mm und eine Breite von 110 mm.
Warum kann ein Raster trotz passender Breite scheitern?
Ein Raster kann an der Länge scheitern, auch wenn Breite und Dicke reichen. Bei 14 mm Schrauben auf Abscheren, 0° Lastwinkel zur Faser und 5 Schrauben je Reihe und 2 Reihen beträgt die erforderliche Länge 546 mm. Wenn nur 420 mm verfügbar sind, lautet die Prüfung: mindestens ein Maß unterschritten.
Kann ich mit dem Holzverbindungs-Rechner die Traglast in kg bestimmen?
Nein, der Rechner bestimmt keine Traglast in kg. Er prüft Abstände, Randabstände, Holzdicke und Anschlussmaße für den angegebenen ETA-Fall. Für die Tragfähigkeit brauchst du getrennte Nachweise, zum Beispiel für Einschraubtiefe, Ausziehen, Kopfdurchziehen, Spalten, Gruppenwirkung, Lastdauer, Feuchte und Lastkombinationen.
