Schraube-und-Dübel-Rechner

Was zeigt die Dübel Tragkraft Tabelle wirklich?

Eine Dübel Tragkraft Tabelle nennt keine pauschale Last in kg, die immer gilt. Sie gibt empfohlene Einzellasten für ein bestimmtes Dübelprodukt, einen bestimmten Untergrund und einen passenden Schraubendurchmesser an. Der Rechner vergleicht deine eingegebene Last mit diesem Tabellenwert und zeigt, wie stark ein einzelner Befestigungspunkt im Modell beansprucht wird.

Du wählst Produkt, Untergrund, Last, Befestigungspunkte und - bei Konsolen - den Hebelarm aus.

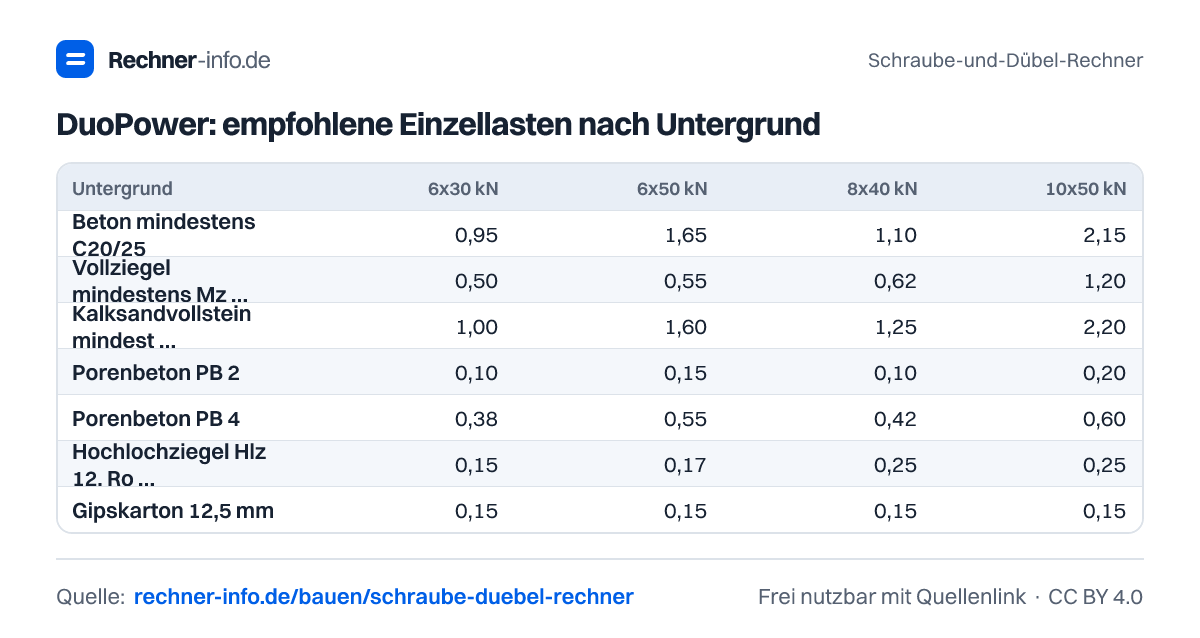

Der Unterschied zwischen den Untergründen ist groß. Für Fischer DuoPower 8 × 40 stehen zum Beispiel diese empfohlenen Einzellasten in der Tabelle:

Darum ist der Untergrund keine Nebensache. Derselbe Dübel kann in einem tragfähigen Vollmaterial ganz anders bewertet werden als in einer Platte oder in Lochstein. Wenn du den Baustoff nicht sicher kennst, ist die Rechnung nur eine grobe Orientierung.

Die Tabellenlasten gelten nur mit dem jeweils angegebenen Holzschraubendurchmesser; beim DuoPower 8 × 40 sind das 6 mm. Eine andere grundsätzlich passende Schraube übernimmt diese Lastwerte nicht automatisch. Erforderliche Sicherheitsfaktoren sind im Herstellerwert bereits enthalten; die Summe mehrerer Einzelwerte ist kein Nachweis einer Dübelgruppe.

So funktioniert die Rechnung für Schraube und Dübel

Bei einer gleichmäßig verteilten, ruhenden Last rechnet das Modell zuerst die Gewichtskraft aus: Masse mal Erdbeschleunigung, geteilt durch die Zahl der tragenden Befestigungspunkte. Diese Querkraft je Punkt wird mit der empfohlenen Einzellast aus der Dübel Tragkraft Tabelle verglichen.

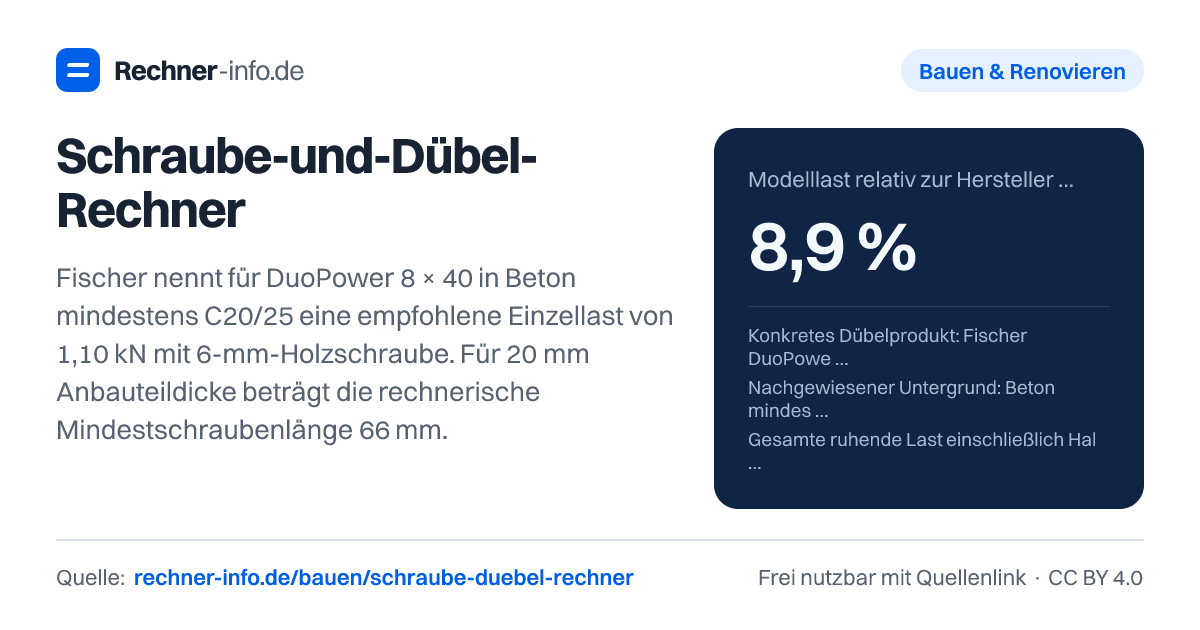

Ein Beispiel: Bei 40 kg Gesamtlast und 4 Befestigungspunkten ergibt die Rechnung 40 kg × 9,80665 ÷ 4 ÷ 1.000 = 0,0981 kN Querkraft je Punkt. Ohne Hebelarm wird keine Zugkraft angesetzt. Die resultierende Modelllast liegt damit bei 0,098 kN je oberem Dübel. Gegenüber einer empfohlenen Einzellast von 1,10 kN entspricht das 8,9 %.

Für die Schraubenlänge wird nicht nur die Dübellänge betrachtet. Im Beispiel mit Fischer DuoPower 8 × 40, 20 mm Anbauteildicke und 6 mm Holzschraubendurchmesser ergibt sich eine Mindestlänge von 66 mm. Nichttragende Schichten dürfen die Verankerung im tragenden Baustoff nicht verkürzen. Genau hier entstehen in der Praxis viele Fehler: Die Schraube erreicht zwar den Dübel, aber der Dübel sitzt nicht tief genug im tragfähigen Material.

Warum Konsolen mehr Zugkraft erzeugen

Eine Konsole belastet die oberen Dübel anders als ein flaches Anbauteil ohne Hebelarm. Die Last hängt vor der Wand. Dadurch entsteht ein Moment, das oben Zug und unten Druck erzeugt. Das Modell berechnet die Zugkraft oben aus Last mal Ausladung, geteilt durch den vertikalen Abstand zur Druckauflage und durch die Zahl der oberen Dübel.

Bei einer 40-kg-Konsole mit 30 cm Ausladung, 20 cm Abstand und 2 Dübeln in der oberen Zugreihe bleibt die Querkraft je Befestigungspunkt bei 0,098 kN. Zusätzlich entsteht aber eine Zugkraft von 0,294 kN je oberem Dübel. Die resultierende Modelllast steigt auf 0,310 kN und liegt bei 28,2 % der empfohlenen Einzellast von 1,10 kN.

Bei 40 cm Ausladung und gleichem Abstand steigt die resultierende Modelllast im Beispiel auf 0,404 kN, die Zugkraft auf 0,392 kN und der Vergleichswert auf 36,8 %. Das zeigt den Effekt des Hebelarms: Mehr Ausladung kann die oberen Dübel deutlich stärker beanspruchen, obwohl die Gesamtlast gleich bleibt.

Das Konsolenmodell ist eine vereinfachte Vorabschätzung. Es ersetzt keinen statischen Nachweis, keine Prüfung des Untergrunds und keine Montagevorgaben für sicherheitsrelevante Befestigungen.

Welche Schraube und welcher Bohrer passen zum Dübel?

Der passende Bohrer richtet sich beim Kunststoffdübel nach dem Dübelaußendurchmesser. Die passende Schraube richtet sich nach dem Systemwert in der Tabelle und nach der nötigen Einschraubtiefe. Für die ausgewählten Produkte und jeweils 20 mm Anbauteildicke ergeben sich folgende Kombinationen:

Bei Beton kommt zusätzlich der Randabstand aus der Tabelle ins Spiel. Im Beispiel sind das 35 mm beim Fischer DuoPower 6 × 30, 50 mm beim Fischer DuoPower 8 × 40 und 65 mm beim Fischer DuoPower 10 × 50.

Eine längere Schraube ist nicht automatisch falsch. Problematisch ist eher das Gegenteil: Ist die Schraube zu kurz, kann sie den Dübel nicht ausreichend spreizen oder die erforderliche Verankerung wird wegen Putz, Abstandshalter oder Anbauteildicke nicht erreicht.

Typische Fehler bei der Dübel Tragkraft Tabelle

Der häufigste Fehler ist ein falscher Untergrund. Ein 8er Dübel wird oft als feste Größe verstanden, dabei nennt die Tabelle für Fischer DuoPower 8 × 40 je nach Baustoff sehr unterschiedliche Einzellasten. In Gipskarton 12,5 mm liegt der Tabellenwert bei 0,15 kN, in Kalksandvollstein mindestens KS 12 bei 1,25 kN.

Ein zweiter Fehler ist die Gleichverteilung anzunehmen, obwohl die Konstruktion einen Hebelarm hat. Ein Regalträger, eine Konsole oder ein Wandhalter zieht an der oberen Dübelreihe. Dann reicht der Blick auf die reine Querkraft nicht aus.

Auch die Zahl der tragenden Punkte wird leicht überschätzt. Wenn ein Bauteil zwar mehrere Schrauben hat, aber wegen Spiel, schiefer Montage oder weichem Untergrund nicht alle gleich tragen, passt die Modellannahme nicht mehr. Der Rechner kann das nicht erkennen.

Achte außerdem auf die Bedeutung der Ausgabe. Wenn dort steht, dass der Tabellenwert unterschritten ist, heißt das nur: Die Modelllast liegt unter dem Tabellenwert. Es ist ausdrücklich kein Befestigungsnachweis. Für schwere, sicherheitsrelevante oder dynamisch belastete Befestigungen brauchst du eine passende Bemessung und einen verlässlich nachgewiesenen Untergrund.
