Abwasserrohr-Rechner

Wie rechnet man das Gefälle am Abwasserrohr aus?

Das Gefälle beschreibt, wie stark ein Abwasserrohr auf der waagerechten Strecke abfällt. Die Rechnung lautet: Gefälle in Prozent = Höhenunterschied ÷ waagerechte Länge × 100; beide Längen müssen dabei in derselben Einheit stehen. Wenn du das Gefälle schon kennst, rechnest du entsprechend rückwärts und bekommst den nötigen Höhenunterschied.

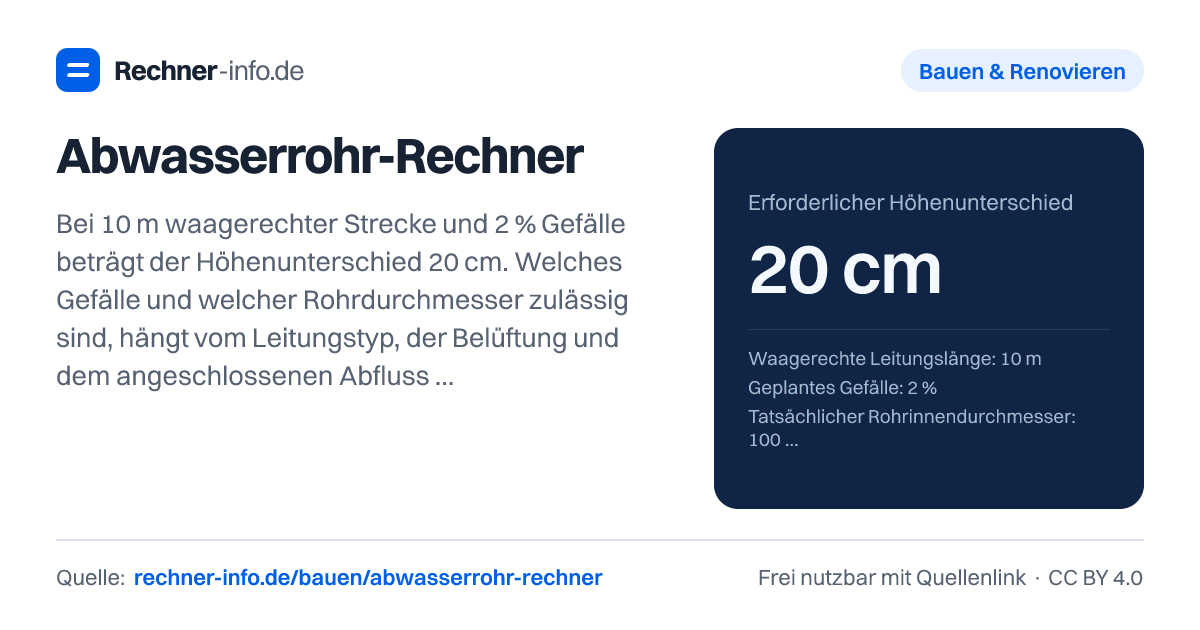

Ein Beispiel: Bei einer waagerechten Leitungslänge von 10 m und einem geplanten Gefälle von 2 % ergibt sich ein erforderlicher Höhenunterschied von 20 cm. Der Neigungswinkel liegt dabei bei 1,1458 °, die geometrische schräge Rohrlänge bei 10,002 m. Diese schräge Länge ist in der Praxis meist nur eine Plausibilitätsgröße, weil auf der Baustelle die waagerechte Strecke und die Höhenlage entscheidend sind.

Wenn du statt Prozent eine vorhandene Höhe eingibst, funktioniert die Rechnung andersherum. Bei 8 m Leitungslänge und 15 cm Höhenunterschied ergibt sich ein Gefälle von 1,88 %. So siehst du schnell, ob die vorhandene Bauhöhe zu deiner geplanten Leitungsführung passt.

Was sagt der Rechner zum Durchfluss im Abwasserrohr?

Der Rechner verbindet die Gefälle-Rechnung mit einer geometrischen Durchflussprüfung. Dafür gibst du den tatsächlichen Rohrinnendurchmesser, die angenommene Wasserhöhe im Rohr und einen gleichmäßigen Abfluss vor. Wichtig: Die Geschwindigkeit wird aus Volumenstrom und benetzter Querschnittsfläche berechnet. Sie wird nicht aus dem Gefälle vorhergesagt.

Beim Beispiel mit 100 mm Innendurchmesser, 50 % Wasserhöhe und 60 l/min Abfluss ergibt sich ein Volumenstrom von 1 l/s. Die durchströmte Kreisabschnittsfläche beträgt 39,2699 cm². Daraus folgt eine mittlere Geschwindigkeit von 0,2546 m/s. Die eigene Vergleichsgeschwindigkeit von 0,7 m/s dient nur als Referenz. Daraus wird ein rein geometrischer Innendurchmesser von 60,3144 mm berechnet.

Änderst du die Wasserhöhe und den Abfluss, ändert sich auch die Plausibilitätsrechnung. Bei 100 mm Innendurchmesser, 60 % Wasserhöhe und 120 l/min Abfluss liegt der Volumenstrom bei 2 l/s. Die durchströmte Fläche beträgt 49,2028 cm², die mittlere Geschwindigkeit 0,4065 m/s. Der geometrische Vergleichsdurchmesser beträgt dann 76,2028 mm.

Welches Gefälle am Abwasserrohr passt zu typischen Längen?

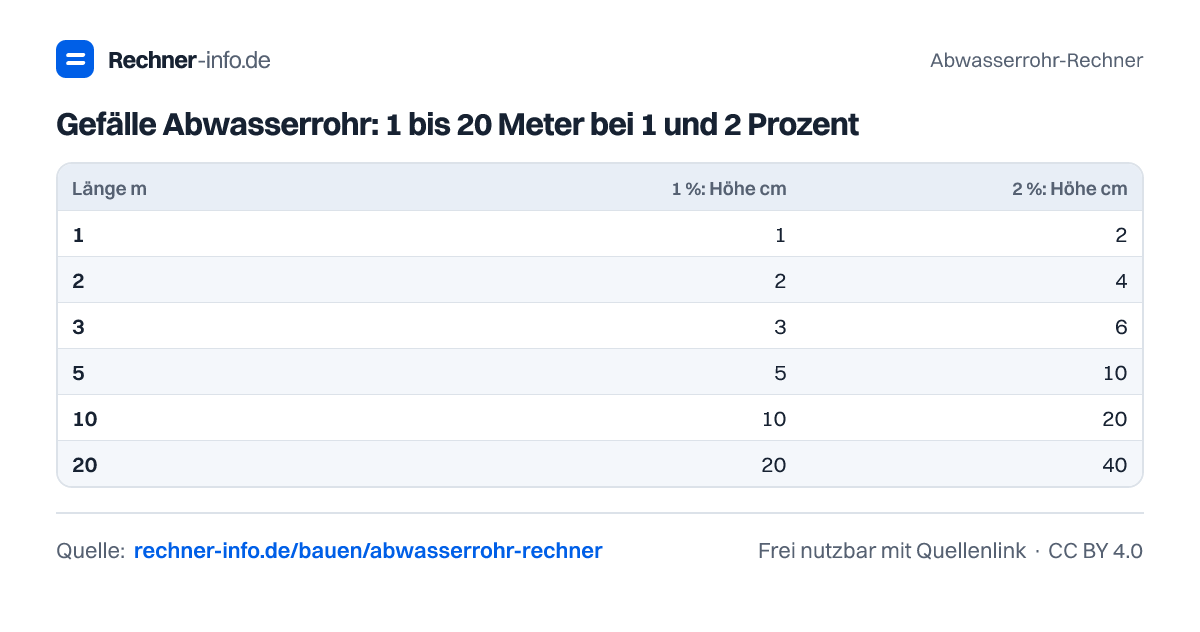

Für die reine Höhenplanung helfen einfache Vergleichswerte. Sie zeigen dir, wie stark kleine Prozentwerte über längere Strecken wirken. Bei 12 m Länge und 2 % Gefälle brauchst du 24 cm Höhenunterschied. Bei 25 m Länge und 1,5 % Gefälle sind es 37,5 cm. Bei 7,5 m Länge und 1,2 % Gefälle ergibt sich ein Höhenunterschied von 9 cm.

Auch der umgekehrte Blick ist nützlich, wenn die Höhen im Gebäude schon feststehen. Bei 15 m Leitungslänge und 30 cm Höhenunterschied ergibt sich 2 % Gefälle. Bei 50 m Leitungslänge und 75 cm Höhenunterschied sind es 1,5 %. Bei 20 m Leitungslänge und 10 cm Höhenunterschied ergibt sich dagegen 0,5 %.

Aus diesen Werten folgt noch keine Freigabe für eine konkrete Abwasserleitung. Sie helfen dir aber, die Geometrie früh zu prüfen: Reicht die Bauhöhe? Liegt der Ablauf tief genug? Bleibt genug Platz für Dämmung, Decke, Bodenaufbau und Anschlüsse?

DN, WC-Anschluss und Mindestgefälle: Wo liegen die Grenzen der Rechnung?

Der Rechner liefert eine geometrische Plausibilitätsrechnung. Er ist keine Abwasserbemessung nach DIN EN 12056/DIN 1986-100. Das ist besonders wichtig, wenn du wissen willst, welchen DN du für einen WC-Anschluss, eine Sammelleitung oder eine Grundleitung brauchst.

DN ist eine Nennweite und nicht automatisch der tatsächliche Innendurchmesser. Zwei Rohre mit gleicher Nennweite können innen unterschiedlich ausfallen. Deshalb fragt der Rechner nach dem tatsächlichen Rohrinnendurchmesser. Für die hydraulische Bewertung reicht diese Angabe allein aber nicht aus.

Eine fachliche Auslegung muss weitere Punkte prüfen: Leitungstyp, Belüftung, Anschlusswerte, Gleichzeitigkeit, Rauheit, Bögen und Rückstau. Auch die Frage, wie viele WCs an eine Leitung angeschlossen werden dürfen oder wie lange eine unbelüftete Leitung sein darf, lässt sich mit der reinen Gefälle-Geometrie nicht sicher beantworten. Der berechnete Vergleichsdurchmesser ist deshalb keine Kauf- oder DN-Empfehlung.

Typische Fehler beim Gefälle am Abwasserrohr vermeiden

Ein häufiger Fehler ist die Verwechslung von Prozent und Zentimetern. 2 % heißt nicht 2 cm insgesamt, sondern ein Gefälle bezogen auf die waagerechte Länge. Bei 3 m Rohrlänge und 3 % Gefälle ergibt sich 9 cm Höhenunterschied. Bei 6 m Länge und 9 cm Höhenunterschied ergibt sich 1,5 % Gefälle.

Achte außerdem darauf, mit der waagerechten Leitungslänge zu rechnen. Die schräge Rohrlänge ist geometrisch etwas länger, wird aber aus der waagerechten Strecke und dem Höhenunterschied abgeleitet. Im Beispiel mit 18 m Leitung und 45 cm Höhenunterschied ergibt sich 2,5 % Gefälle und eine geometrische schräge Rohrlänge von 18,0056 m.

Praktisch ist auch eine klare Trennung zwischen Planung und Nachrechnung: Wenn du ein Gefälle vorgibst, prüfst du die nötige Höhe. Wenn du die vorhandene Höhe kennst, prüfst du das entstehende Gefälle. So erkennst du früh, ob deine Leitungsführung grundsätzlich plausibel ist, bevor Details wie DN-Auswahl, Bögen, Lüftung und Rückstausicherung geplant werden.
