Volumenstrom-Rechner

Wie kannst du den Volumenstrom berechnen?

Der Volumenstrom beschreibt, welches Volumen eines Mediums pro Zeit durch ein Rohr fließt. Im Rechner wählst du aus, ob du Volumenstrom, Strömungsgeschwindigkeit oder Rohrdurchmesser suchst, und gibst die jeweils bekannten Werte mit Einheit ein.

Für Rohre ist der Innendurchmesser entscheidend, nicht der Außendurchmesser. Das ist ein häufiger Stolperpunkt: Ein Rohr mit einer bestimmten Nennweite kann je nach Wandstärke einen anderen freien Querschnitt haben. Wenn du den Außendurchmesser verwendest, wird der Querschnitt zu groß angesetzt und der berechnete Durchfluss fällt zu hoch aus.

Der Rechner eignet sich für typische Fragestellungen aus Heizung, Trinkwasser, Druckluft und ähnlichen Rohrleitungen. Er liefert dir den Volumenstrom in m³/h, l/s und l/min, außerdem den Rohrquerschnitt und - wenn du ein Medium auswählst - den Massenstrom. Bei Wasser ist das oft hilfreich, weil Pumpen, Wärmeerzeuger oder Anlagenunterlagen teils mit Volumenstrom und teils mit Massenstrom arbeiten.

Volumenstrom Formel: so läuft die Rechnung

Die Rechnung beginnt mit dem Rohrquerschnitt. Für ein rundes Rohr lautet die Formel in Worten: Kreisfläche aus dem Innendurchmesser berechnen und diese Fläche mit der Strömungsgeschwindigkeit multiplizieren. In Zeichen: Q = A · v = π/4 · d² · v.

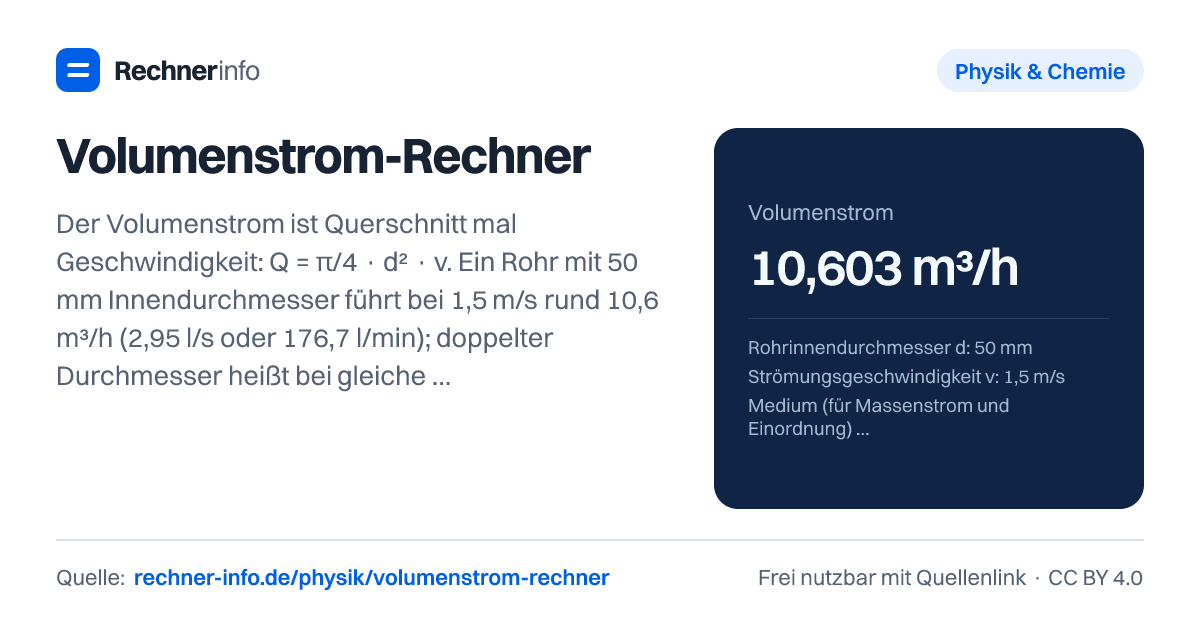

Beispiel mit einem Rohrinnendurchmesser von 50 mm und einer Strömungsgeschwindigkeit von 1,5 m/s:

• A = π/4 · d² = π/4 · (0,0500 m)² = 0,001963 m²
• Q = A · v = 0,001963 m² · 1,5 m/s = 0,002945 m³/s
• In m³/h: · 3.600 = 10,603 m³/h
• In l/min: · 60.000 = 176,71 l/min

Damit ergibt sich für dieses Beispiel ein Volumenstrom von 10,603 m³/h, also 2,9452 l/s oder 176,71 l/min. Der zugehörige Rohrquerschnitt beträgt 19,635 cm².

Wenn du statt des Volumenstroms die Geschwindigkeit suchst, wird die Gleichung umgestellt: v = Q ÷ A. Wenn du den nötigen Rohrdurchmesser suchst, lautet die umgestellte Formel: d = √(4 · Q ÷ (π · v)). Der Zusammenhang bleibt derselbe: Mehr Querschnitt bedeutet bei gleicher Geschwindigkeit mehr Durchfluss. Mehr Geschwindigkeit bedeutet bei gleichem Rohr ebenfalls mehr Durchfluss.

m³/h in l/s und l/min richtig einordnen

In Datenblättern, Pumpenauslegungen und Anlagenplänen tauchen unterschiedliche Einheiten auf. Für denselben Durchfluss kann also m³/h, l/s oder l/min angegeben sein. Der Rechner zeigt die Werte parallel an, damit du nicht zwischen Einheiten springst.

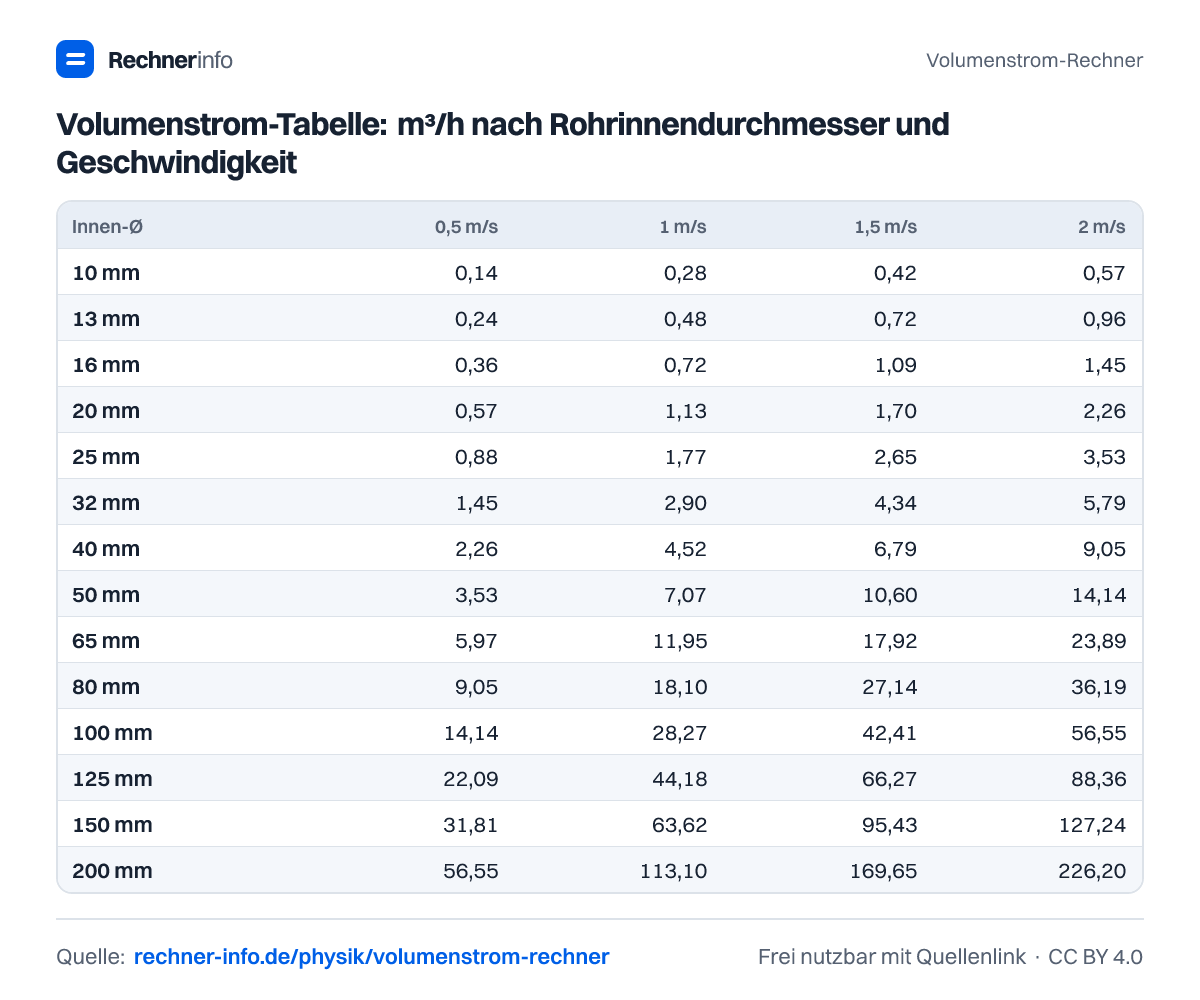

Typische Umrechnungen aus der Tabelle:

m³/h	l/s	l/min
1	0,2778	16,67
1,5	0,4167	25,00
5	1,3889	83,33
10	2,7778	166,67
20	5,5556	333,33
100	27,7778	1.666,67

Ein Beispiel aus der Praxis: Bei 5 m³/h und 1,2 m/s ergibt sich ein nötiger Innendurchmesser von 38,4 mm. Derselbe Volumenstrom entspricht 1,3889 l/s oder 83,33 l/min. Wenn du für dieselbe Aufgabe versehentlich l/min statt m³/h auswählst, bekommst du eine völlig andere Rohrgröße. Prüfe deshalb immer zuerst die Einheit, bevor du ein Ergebnis bewertest.

Auch bei kleinen Rohren lohnt der Einheitencheck. Ein Rohr mit 25 mm Innendurchmesser und 2 m/s führt 3,534 m³/h, 0,9817 l/s oder 58,90 l/min. Diese Werte beschreiben denselben Durchfluss, nur in anderer Schreibweise.

Welche Strömungsgeschwindigkeit ist in Rohrleitungen üblich?

Die rechnerische Formel sagt dir, welcher Durchfluss zu Durchmesser und Geschwindigkeit passt. Ob die Geschwindigkeit für deine Anwendung sinnvoll ist, ist eine zweite Frage. Zu hohe Geschwindigkeiten können Geräusche und hohen Druckverlust begünstigen. Sehr niedrige Geschwindigkeiten können auf überdimensionierte Rohrleitungen hindeuten.

Für Heizungsleitungen liegt 1,50 m/s im üblichen Bereich für Verteilleitungen von 0,3-1,5 m/s. An Heizkörpern wird rund 0,5 m/s genannt. Deshalb passt das Beispiel mit 50 mm Innendurchmesser und 1,5 m/s noch gut in diesen Rahmen. Auch 0,86 m/s bei 2,5 m³/h durch 32 mm Innendurchmesser liegt im üblichen Bereich für Heizungsleitungen.

Anders sieht es aus, wenn ein kleiner Durchmesser viel Durchfluss aufnehmen soll. Bei 20 l/min durch 10 mm Innendurchmesser ergibt sich 4,244 m/s. Das ist nur in Trinkwasser-Teilstrecken mit druckverlustarmen Armaturen zulässig; du solltest mit Geräuschen und hohem Druckverlust rechnen. Ähnlich ist ein 15 mm Rohr bei 5 m/s: Der Volumenstrom liegt zwar bei 3,181 m³/h, die Geschwindigkeit ist aber nur für passende Trinkwasser-Teilstrecken einzuordnen.

Für Druckluft gelten andere Bereiche. Ein 50 mm Rohr bei 10 m/s führt 70,686 m³/h Luft, also 19,6350 l/s oder 1.178,10 l/min. Diese Geschwindigkeit liegt im Richtbereich für Druckluft-Hauptleitungen oder darunter. Bei Gasen musst du zusätzlich beachten, dass Dichte, Druck und Temperatur die Einordnung des Massenstroms beeinflussen.

Rohrdurchmesser berechnen: typische Fehler vermeiden

Wenn du aus einem gewünschten Volumenstrom den Rohrdurchmesser berechnest, gibst du Q und v vor. Der Rechner löst dann nach d auf. Für 10 l/s bei 2 m/s ergibt sich ein nötiger Innendurchmesser von 79,8 mm. Das entspricht 36,000 m³/h und 600,00 l/min, der Querschnitt beträgt 50,000 cm². Die Geschwindigkeit passt für Trinkwasserleitungen bis 2 m/s, ist für Heizungsleitungen aber zu schnell und kann rauschen.

Für 20 m³/h bei 2 m/s ergibt sich ein nötiger Innendurchmesser von 59,5 mm. Das Beispiel zeigt gut, warum der Anwendungsfall zählt: Die Geschwindigkeit passt für eine Trinkwasserleitung, ist für eine Heizungsleitung aber zu hoch. Wird derselbe Volumenstrom langsamer geführt, braucht das Rohr mehr freien Querschnitt.

Achte besonders auf diese Punkte:

• Verwende den Innendurchmesser, nicht den Außendurchmesser.
• Wähle die Volumenstrom-Einheit passend zur Vorgabe, etwa m³/h, l/s oder l/min.
• Vergleiche die berechnete Geschwindigkeit mit deiner Anwendung, nicht nur mit der Formel.
• Bei Wasser und Luft ist der Volumenstrom geometrisch gleich berechenbar, der Massenstrom hängt aber von der Dichte ab.
• Der Rechner ersetzt keine Druckverlustberechnung. Zwei Rohre können denselben Volumenstrom führen, aber durch Länge, Bögen, Armaturen und Rauigkeit ganz unterschiedliche Druckverluste verursachen.

Der Massenstrom ergibt sich aus ṁ = ρ · Q. Beim Standardbeispiel mit Wasser 20 °C zeigt der Rechner 2,9400 kg/s. Bei Luft 20 °C und 1.013 hPa sind es im Druckluftbeispiel trotz hohem Volumenstrom nur 0,0236 kg/s, weil die Dichte deutlich anders ist.
