Fußbodenheizungs-Rechner

Was liefert dir ein Fußbodenheizung Verlegeplan?

Ein Fußbodenheizung Verlegeplan zeigt dir, wie viel Rohr in die belegte Fläche kommt, wie viele Heizkreise daraus werden und welche Heizleistung pro m² unter den gewählten Bedingungen zu erwarten ist. Der Rechner verbindet dafür die Raumfläche, den Verlegeabstand, den Bodenbelag, die Vorlauf- und Rücklauftemperatur, die Estrichüberdeckung, den Rohrdurchmesser und den Abstand bis zum Heizkreisverteiler.

Du trägst die Werte deines Raums ein und bekommst daraus Rohrlänge, Heizkreise, Länge je Heizkreis, Heizleistung, Oberflächentemperatur, Volumenstrom und Wasserinhalt.

Wichtig ist die belegte Fläche: Gemeint ist die Fläche, auf der tatsächlich Rohr liegen kann. Flächen unter festen Einbauten, Kücheninsel, Dusche oder raumhohen Schränken gehören normalerweise nicht dazu. Wenn du diese Bereiche mitrechnest, wirkt die Planung besser als sie später heizt.

Die Rechnung ist eine Vorplanung. Sie hilft dir, Varianten zu vergleichen: engerer Verlegeabstand, anderer Bodenbelag, andere Vorlauftemperatur oder ein längerer Weg zum Verteiler. Für die Ausführung müssen außerdem das Rohrsystem des Herstellers, der Estrichaufbau, die Verteilerposition und der hydraulische Abgleich zusammenpassen.

Wie berechnest du Rohrlänge und Heizkreise der Fußbodenheizung?

Die Rohrlänge in der Fläche berechnest du, indem du die belegte Fläche durch den Verlegeabstand in Metern teilst. Danach kommt die Anbindeleitung dazu: jeder Heizkreis braucht Hin- und Rücklauf zwischen Raum und Heizkreisverteiler. In Worten lautet die Rechnung: Fläche geteilt durch Abstand plus Heizkreise mal Hin- und Rückweg zum Verteiler.

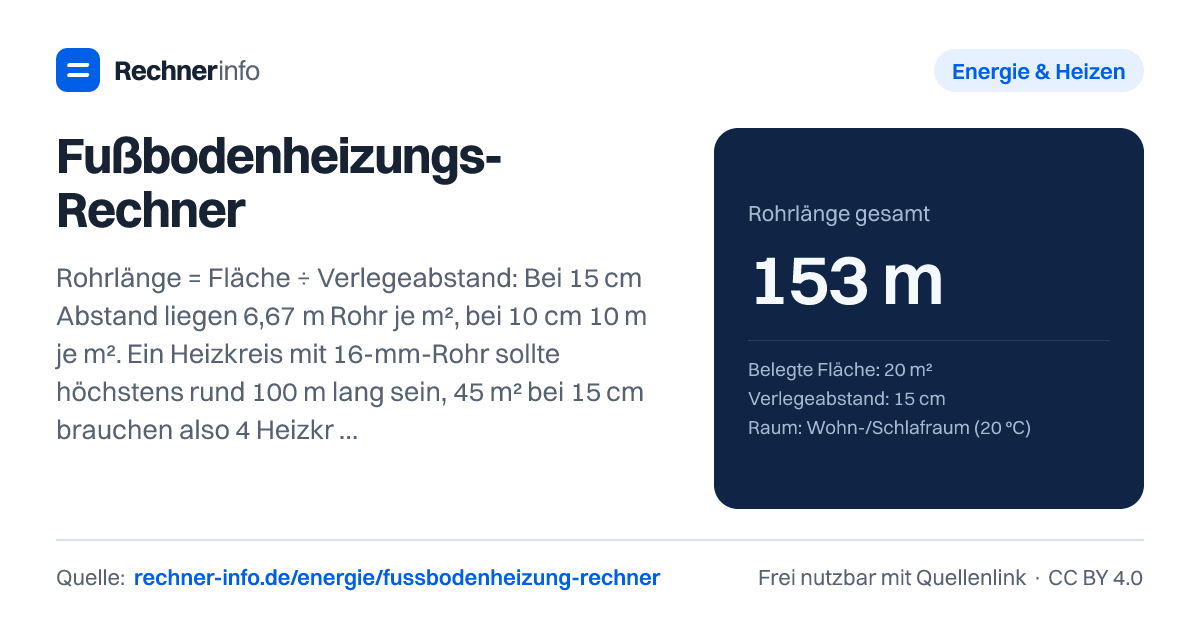

Ein Beispiel mit 20 m², 15 cm Verlegeabstand, 5 m Abstand zum Verteiler und 100 m maximaler Länge je Heizkreis:

• Rohr in der Fläche: 20 m² ÷ 0,15 m = 133,3 m
• Heizkreise: 133,3 m ÷ (100 m - 2 × 5 m Anbindung), aufgerundet = 2
• Gesamt: 133,3 m + 2 × 2 × 5 m = 153,3 m
• Ausgegeben wird eine Rohrlänge gesamt von 153 m
• Die Länge je Heizkreis liegt bei 76,7 m

Das Aufrunden bei den Heizkreisen ist Absicht. Ein Heizkreis wird nicht über die gewählte maximale Kreislänge hinaus verlängert, sondern die Fläche wird auf weitere Kreise verteilt. Bei 30 m² mit denselben Randbedingungen ergeben sich 230 m Rohr gesamt, 3 Heizkreise und wieder 76,7 m je Heizkreis. So bleiben die Kreise ähnlich lang und später leichter abzugleichen.

Wie viel Rohr pro m² braucht die Fußbodenheizung?

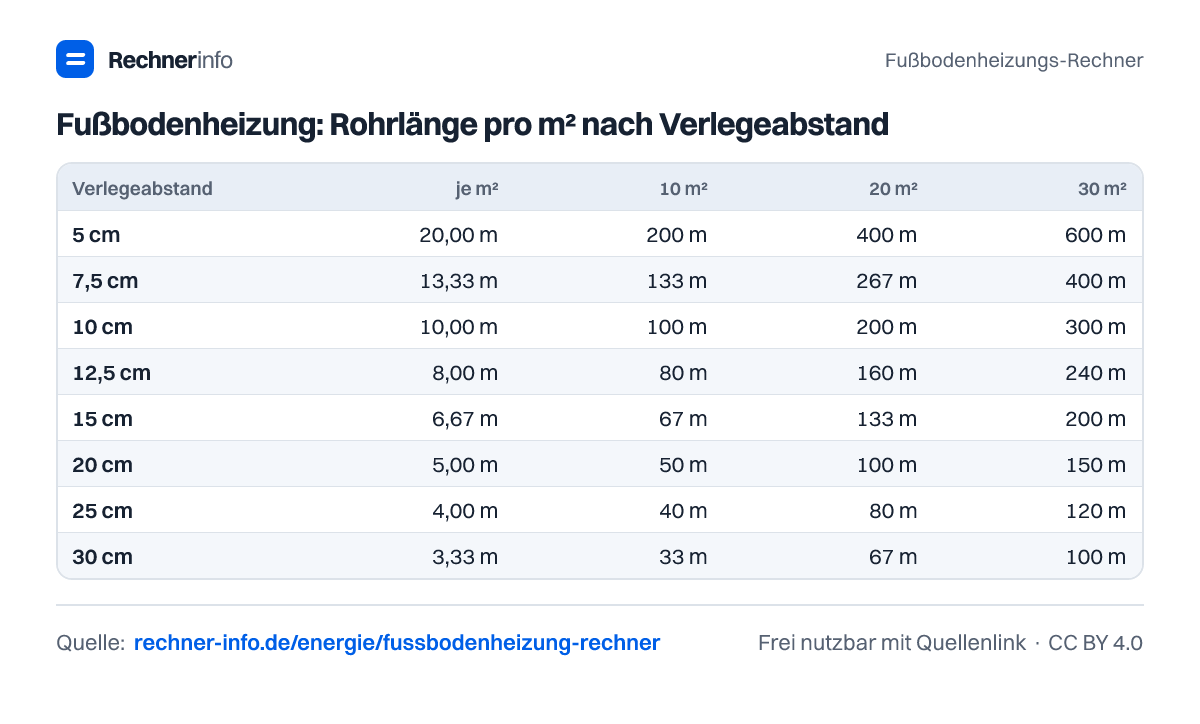

Der Verlegeabstand bestimmt direkt, wie viel Rohr je m² in der Fläche liegt. Je enger du verlegst, desto mehr Rohr brauchst du und desto gleichmäßiger kann der Boden Wärme abgeben. Aus den typischen Abständen ergeben sich diese Rohrmengen je m²:

• 10 cm: 10,00 m/m²
• 12,5 cm: 8,00 m/m²
• 15 cm: 6,67 m/m²
• 20 cm: 5,00 m/m²
• 25 cm: 4,00 m/m²
• 30 cm: 3,33 m/m²

Für die Materialmenge reicht diese Zahl allein aber nicht. Die Anbindeleitungen zum Verteiler kommen zusätzlich dazu, und die Aufteilung in Heizkreise verändert die Gesamtlänge. Bei 35 m² mit 12,5 cm Verlegeabstand und Fliesen liegen 280,0 m Rohr in der Fläche. Mit Anbindung werden daraus 320 m Rohr gesamt. Die Rechnung teilt das auf 4 Heizkreise mit 80,0 m je Kreis auf.

Bei 45 m² und 20 cm Verlegeabstand sind es 225,0 m in der Fläche, 255 m gesamt und 3 Heizkreise. Du siehst daran: Der reine m²-Wert erklärt den Grundbedarf, der komplette Verlegeplan berücksichtigt zusätzlich die Wege zum Verteiler und die zulässige Kreislänge.

Verlegeabstand, Bodenbelag und Fußbodenheizung Heizleistung pro m²

Die Rohrlänge sagt noch nicht, ob der Raum warm genug wird. Dafür betrachtet die Rechnung die Heizleistung pro m². Sie hängt vom Verlegeabstand, vom Bodenbelag, von Vorlauf und Rücklauf sowie von der Raumtemperatur ab. Ein Bodenbelag mit höherem Wärmewiderstand bremst die Wärmeabgabe stärker als Fliesen oder Naturstein.

Bei 20 m², Parkett verklebt, 15 cm Verlegeabstand und 35 °C Vorlauf sowie 28 °C Rücklauf liegt die Heizleistung bei 40,6 W/m². Die mittlere Oberflächentemperatur beträgt 24,0 °C. Bei gleicher Temperaturführung, aber Fliesen und einem Bedarf von 60 W/m², zeigt die Rechnung: 10 cm Verlegeabstand liefern 62 W/m², 15 cm liefern 54,3 W/m². Der engere Abstand kann also den Unterschied machen.

Im Bad ändern sich die Werte deutlich, weil die Raumtemperatur höher angesetzt wird. Ein Bad mit 8 m², Fliesen und 10 cm Abstand kommt bei 35 °C Vorlauf und 30 °C Rücklauf auf 46,2 W/m² und 28,5 °C mittlere Oberflächentemperatur. Ein Bad mit 15 m² und Laminat bei 15 cm Abstand erreicht bei 35 °C Vorlauf und 28 °C Rücklauf dagegen 25,7 W/m². Ob das reicht, entscheidet die Heizlast des Raums, nicht nur der Wunsch nach warmem Boden.

Heizkreise und Volumenstrom richtig einordnen

Ein Heizkreis ist ein zusammenhängender Rohrstrang vom Verteiler durch den Raum und zurück. Wird ein Kreis zu lang, steigt der Druckverlust und der Abgleich wird schwieriger. Deshalb begrenzt die Planung die Länge je Heizkreis und teilt größere Flächen auf mehrere Kreise auf.

Bei 80 m², 10 cm Verlegeabstand, Parkett und 100 m maximaler Kreislänge entstehen 890 m Rohr gesamt. Die Fläche wird auf 9 Heizkreise verteilt, jeder Kreis ist 98,9 m lang. Bei 100 m², 15 cm Abstand und 20 mm Rohr ergeben sich 747 m Rohr gesamt, 8 Heizkreise und 93,3 m je Kreis.

Der Volumenstrom zeigt, wie viel Heizwasser durch jeden Kreis fließen muss, damit die berechnete Leistung abgegeben wird. Die Formel lautet in Worten: Heizleistung geteilt durch 1,163 und geteilt durch die Spreizung. Bei 20 m², Parkett, 35 °C Vorlauf und 28 °C Rücklauf liegt der Volumenstrom je Heizkreis bei 50 l/h. Bei 60 m² mit 12 cm Abstand und 120 m maximaler Kreislänge sind es 64 l/h je Heizkreis.

Diese Werte sind die Grundlage für den hydraulischen Abgleich am Heizkreisverteiler. Wenn die Kreise ähnlich belastet sind und die Volumenströme passend eingestellt werden, verteilt sich die Wärme gleichmäßiger.

Typische Fehler beim Fußbodenheizung Verlegeplan

Viele Abweichungen entstehen nicht durch die Formel, sondern durch falsche Eingaben oder eine zu grobe Flächenannahme.

• Belegte Fläche überschätzt: Rohr unter festen Einbauten heizt den Raum kaum und kann den Plan verfälschen.
• Anbindeleitung vergessen: Der Weg zum Verteiler gehört zur Rohrlänge. Bei mehreren Heizkreisen kommt dieser Weg mehrfach dazu.
• Heizkreise zu lang geplant: Eine hohe Gesamtlänge ist unkritisch, solange sie sinnvoll auf Kreise aufgeteilt wird.
• Bodenbelag ignoriert: Teppich, Parkett oder Laminat liefern bei gleicher Temperatur weniger Leistung als Fliesen.
• Bad wie Wohnraum gerechnet: Die höhere Raumtemperatur senkt die nutzbare Übertemperatur und damit die Leistung.
• Vorlauftemperatur ohne Heizlast gewählt: Eine niedrige Temperatur passt gut zu Wärmepumpen, muss aber zur Gebäudehülle und zum Raum passen.

Für eine saubere Ausführung solltest du die Rechnung mit der Heizlast des Raums abgleichen. Wenn der Raum mehr Leistung braucht als der gewählte Aufbau liefert, bleiben nur Anpassungen wie engerer Verlegeabstand, anderer Bodenbelag, andere Systemtemperaturen oder eine ergänzende Wärmequelle.
