Wärmeausdehnung-Rechner

Was bedeutet der Ausdehnungskoeffizient Stahl?

Der Ausdehnungskoeffizient beschreibt, wie stark sich ein Werkstoff bei einer Temperaturänderung ausdehnt oder zusammenzieht. Beim Ausdehnungskoeffizient Stahl ist für Baustahl α = 12 · 10⁻⁶/K hinterlegt. In der praktischeren Schreibweise entspricht das 0,0120 mm/(m·K). Ein Meter Stahl wird also je Kelvin Temperaturänderung um diesen Betrag länger oder kürzer.

Für die Längenausdehnung zählt die Temperaturdifferenz. Ob du von 20 °C auf 60 °C erwärmst oder von -20 °C auf 20 °C, für die Rechnung ist jeweils ΔT maßgeblich. Erwärmung führt zu einer positiven Längenänderung, Abkühlung zu einer negativen. Der Rechner nutzt dafür den passenden Werkstoffwert und gibt die neue Länge, die relative Änderung und - bei festen Einspannungen - auch eine rechnerische Wärmespannung aus.

Die Tabellenwerte sind gute Näherungen für typische technische Rechnungen. Reale Bauteile können abweichen, wenn Legierung, Gefüge, Temperaturbereich, Verbindungstechnik oder Lagerung anders sind als angenommen. Bei langen Trägern, Schienen, Fassadenprofilen und Rohrleitungen reicht schon eine kleine relative Änderung, um mehrere Millimeter Bewegung zu erzeugen.

Wie kann man die Wärmeausdehnung berechnen?

Für die Längenänderung gilt in Worten: Längenänderung = Ausdehnungskoeffizient mal Ausgangslänge mal Temperaturdifferenz. Als Formel steht das für die lineare Ausdehnung so da: ΔL = α · L₀ · ΔT. Die neue Länge erhältst du mit L = L₀ · (1 + α · ΔT). Im Rechner wählst du die Berechnungsart, den Werkstoff sowie Länge oder Volumen und gibst die Anfangs- und Endtemperatur ein.

Ein Beispiel mit Stahl: Ausgangslänge L₀ = 10 m, Temperatur vorher 20 °C, Temperatur nachher 60 °C. Die Temperaturdifferenz ist ΔT = 40,0 K. Mit α = 12 · 10⁻⁶/K ergibt sich ΔL = 12 · 10⁻⁶/K · 10 m · 40 K = 0,004800 m = 4,800 mm. Die neue Länge ist 10,00480 m.

Dasselbe Ergebnis lässt sich auch über die Angabe 0,0120 mm/(m·K) lesen: Die Rechnung liefert eine Längenänderung je Meter von 0,480 mm/m. Die relative Änderung beträgt 0,048 %. Wenn derselbe Stahlträger fest eingespannt wäre, zeigt die Modellrechnung eine Wärmespannung von 100,8 N/mm². Diese Zusatzangabe ist keine statische Freigabe, sie hilft dir aber einzuschätzen, warum Dehnfugen, Gleitlager oder Kompensationsmöglichkeiten in der Praxis nötig sein können.

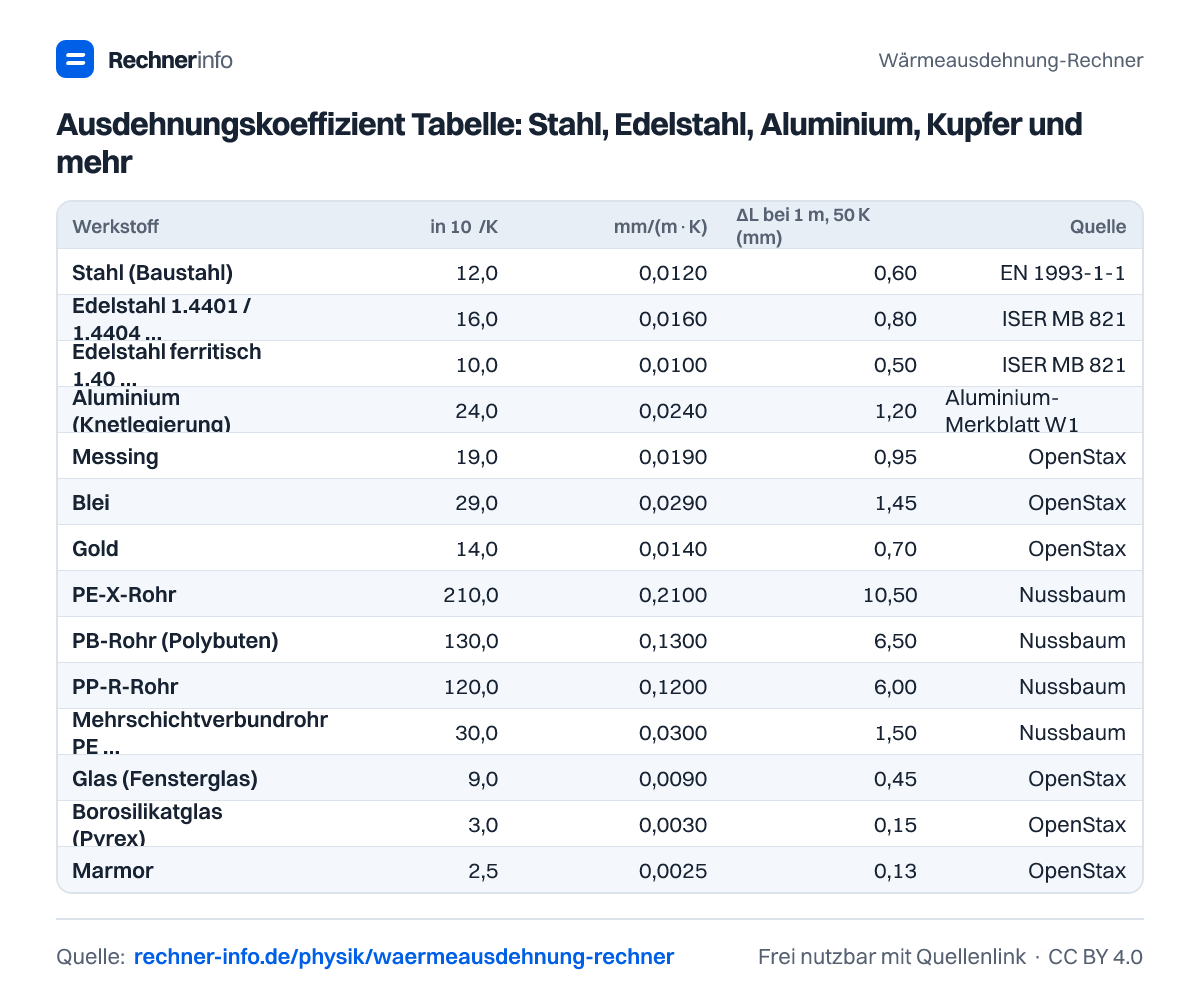

Längenausdehnung berechnen: Stahl, Edelstahl, Aluminium und Kupfer im Vergleich

Der Werkstoff macht bei gleicher Länge und gleicher Temperaturdifferenz einen deutlichen Unterschied. Für dieselbe Rechnung mit 10 m Länge und 40,0 K Temperaturdifferenz ergeben sich diese Längenänderungen:

Werkstoff	Längenänderung
Stahl	4,8 mm
Edelstahl 1.4301	6,4 mm
Aluminium	9,6 mm
Kupfer	6,8 mm
Mehrschichtverbundrohr	12 mm
PP-R-Rohr	48 mm
PE-X-Rohr	84 mm

Bei Stahl bleiben die Werte in vielen Alltagsfällen überschaubar, werden aber bei langen Bauteilen schnell relevant. Ein 6 m langes Stahlrohr von 20 °C auf 80 °C verlängert sich um 4,320 mm und hat danach eine Länge von 6,00432 m. Bei 20 m Stahl und einer Temperaturänderung von 100,0 K sind es 24,000 mm, die neue Länge beträgt 20,02400 m.

Aluminium dehnt sich stärker aus als Stahl. Ein 2,5 m langes Aluminiumteil von 15 °C auf 65 °C wird um 3,000 mm länger. Edelstahl 1.4301 liegt dazwischen: Ein 12 m langes Edelstahlrohr von 10 °C auf 50 °C verlängert sich um 7,680 mm. Kupfer liegt in der gleichen Größenordnung, ein 8 m langes Kupferrohr von 25 °C auf 90 °C verlängert sich um 8,840 mm.

Wenn du Bauteile kombinierst, zählt nicht nur die einzelne Ausdehnung. Entscheidend ist auch, ob unterschiedliche Materialien gemeinsam verschraubt, geklebt oder eingespannt sind. Dann können sich Zwängungen ergeben, weil Stahl, Aluminium, Glas oder Kunststoffe bei gleicher Erwärmung unterschiedlich weit laufen wollen.

Längenausdehnung Rohr: Warum Kunststoffleitungen viel Weg brauchen

Bei Rohrleitungen ist die Wärmeausdehnung oft besonders sichtbar, weil Leitungen lang sind und die Temperatur im Betrieb stark schwankt. Metallrohre bewegen sich, Kunststoffrohre meist deutlich stärker. Das zeigt ein PE-X-Heizungsrohr gut: 10 m PE-X-Rohr von 10 °C auf 70 °C verlängern sich um 126,000 mm. Die neue Länge beträgt 10,12600 m, die relative Änderung 1,26 %.

Auch bei einer anderen Rohrlänge bleibt der Effekt groß. Ein 15 m langes PE-X-Rohr von 10 °C auf 60 °C verlängert sich um 157,500 mm. Die Längenänderung je Meter beträgt dabei 10,500 mm/m. Solche Werte sind für Befestigungen, Bögen, Gleitstrecken und Dehnungsausgleicher relevant.

Zum Vergleich: Bei 10 m Leitung und 60,0 K Temperaturdifferenz ergeben sich für Stahl 7,2 mm, für Edelstahl 1.4301 9,6 mm, für Aluminium 14,4 mm, für Kupfer 10,2 mm, für Verbundrohr 18 mm, für PP-R-Rohr 72 mm und für PE-X-Rohr 126 mm. Der Unterschied kommt direkt aus dem jeweiligen Längenausdehnungskoeffizienten.

In der Praxis solltest du deshalb nicht nur die Endpunkte betrachten. Eine Leitung kann zwischen Befestigungen ausknicken, an Schellen reiben oder Geräusche übertragen. Der Rechenwert sagt dir, welchen Bewegungsweg du erwartest. Wie du ihn konstruktiv aufnimmst, hängt von Verlegung, Materialsystem und Einbausituation ab.

Ausdehnung von Wasser erwärmen und andere Volumenänderungen

Bei Flüssigkeiten geht es meist um Volumenänderung statt Längenänderung. Für viele Flüssigkeiten kann ein Volumenausdehnungskoeffizient β verwendet werden. Bei Wasser ist die Rechnung aber anders, weil Wasser nicht gleichmäßig linear über den Temperaturbereich ausdehnt. Deshalb wird Wasser im Rechner über die Dichte bei Anfangs- und Endtemperatur behandelt.

Ein Beispiel: 200 l Heizungswasser von 10 °C auf 70 °C wachsen um 4,486 l. Das neue Volumen beträgt 204,486 l, die relative Änderung 2,2429 %. Die Dichtewerte in der Rechnung sind 999,700 kg/m³ bei 10 °C und 977,770 kg/m³ bei 70 °C. Mit einem einfachen Tabellenwert β = 210 · 10⁻⁶/K käme für diesen Temperaturbereich ein anderer Wert heraus, weil Wasser bei höheren Temperaturen stärker zunimmt.

Auch bei kleinen Mengen ist der Effekt messbar. 1 l Wasser von 20 °C auf 80 °C wird zu 1,027 l, die Volumenänderung beträgt 0,027 l. Benzin wird mit β = 950 · 10⁻⁶/K gerechnet: 50 l Benzin bei 10,0 K Erwärmung wachsen um 0,475 l auf 50,475 l.

Für geschlossene Anlagen ist das Volumen nicht nur eine Rechengröße. Es beeinflusst Druck, Ausgleichsvolumen und Bauteilbelastung. Der Rechner liefert die thermische Volumenänderung, berücksichtigt aber keine Druckverluste, keine Elastizität von Behältern und keine sicherheitstechnische Auslegung.

Typische Fehler beim Wärmeausdehnung berechnen

Ein häufiger Fehler ist die Einheit des Ausdehnungskoeffizienten. Viele Tabellen geben α in 10⁻⁶/K an. Im Rechner entspricht 12 · 10⁻⁶/K genau 0,0120 mm/(m·K). Wenn du versehentlich Millimeter, Meter und Tabellenwert mischst, wird das Ergebnis schnell unplausibel.

Der nächste Punkt ist die Temperaturdifferenz. Für die Rechnung ist ΔT entscheidend, nicht die absolute Temperatur allein. Bei Abkühlung wird ΔT negativ, das Bauteil verkürzt sich. Kelvin und Grad Celsius haben bei Temperaturdifferenzen dieselbe Schrittweite, deshalb kann eine Änderung direkt als K verwendet werden.

Achte außerdem darauf, ob du Längenänderung oder Volumenänderung suchst. Ein Rohr in Längsrichtung wird mit α gerechnet. Eine Flüssigkeit im Behälter braucht eine Volumenrechnung. Für feste Körper kann die Volumenänderung näherungsweise mit 3α beschrieben werden, wenn die lineare Ausdehnung in alle Richtungen gleich angenommen wird.

Wenn du α aus einer Messung bestimmst, wird umgestellt: α = ΔL ÷ (L₀ · ΔT). Ein gemessenes Bauteil mit 4 m Länge, 1,44 mm Längenänderung und 30,0 K Temperaturdifferenz ergibt α = 12,00 10⁻⁶/K, also 0,0120 mm/(m·K). Das passt in der Einordnung zu Stahl und liegt nahe bei Duplex-Edelstahl 1.4462.

Bei fest eingespannten Bauteilen ist die freie Längenänderung blockiert. Dann kann rechnerisch eine Wärmespannung entstehen, etwa 252,0 N/mm² bei 20 m Stahl und 100,0 K Temperaturdifferenz. Solche Werte hängen von Lagerung, Steifigkeit und tatsächlicher Behinderung ab. Für Konstruktion und Nachweis brauchst du daher die passende technische Bewertung.
