Lautsprecher-Impedanz-Rechner

Was bedeutet Lautsprecher-Impedanz beim Verstärker?

Die Impedanz ist die elektrische Last, die der Lautsprecher dem Verstärker bietet. Sie wird in Ω angegeben und steht oft auf dem Typenschild der Box. Für die Praxis zählt vor allem: Der Verstärker muss diese Last treiben können, ohne zu überhitzen, in Schutzschaltung zu gehen oder stark zu verzerren.

Eine höhere Impedanz ist für den Verstärker meist entspannter, kann aber weniger Ausgangsleistung bedeuten. Eine niedrigere Impedanz fordert mehr Strom. Genau dort entstehen viele Fehlanschlüsse: Mehrere Boxen werden parallel angeschlossen, die Gesamtimpedanz sinkt, und plötzlich liegt die Last unter der zulässigen Mindestlast des Verstärkers.

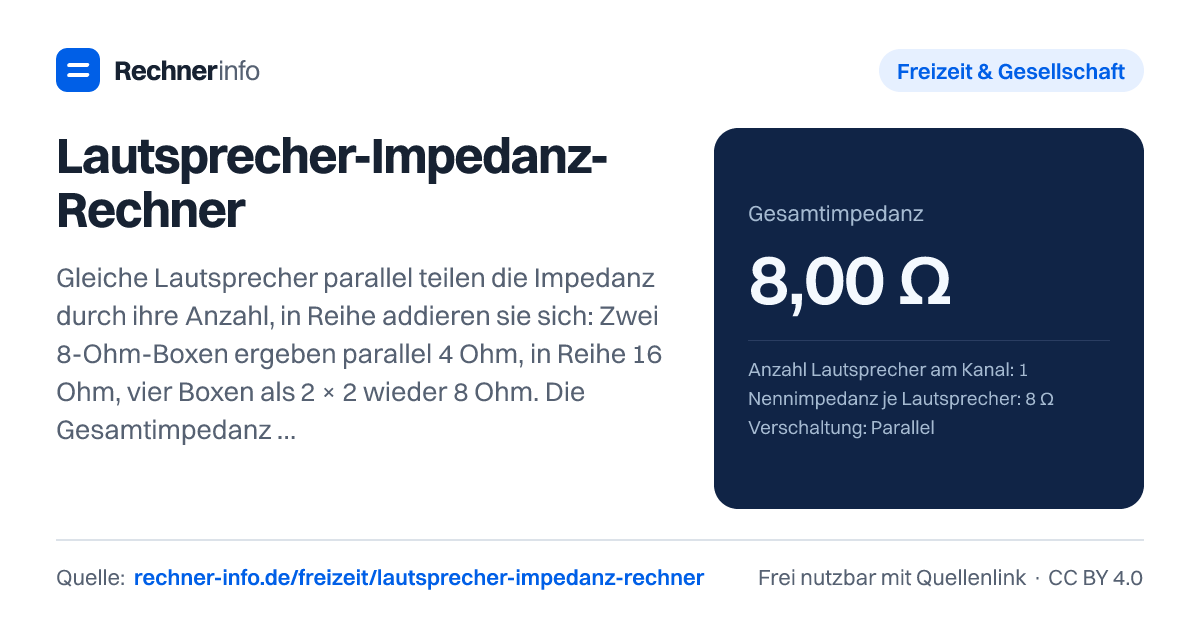

Gib im Rechner Anzahl, Nennimpedanz, Verschaltung und die Verstärkerdaten ein, dann siehst du Gesamtimpedanz, Leistung je Lautsprecher und die Einschätzung zur Mindestlast.

Wichtig ist auch: Die Ohm-Angabe ist eine Nennimpedanz. Ein echter Lautsprecher hat je nach Frequenz einen wechselnden Widerstand. Die Rechnung ist deshalb eine saubere Planungshilfe für typische Anschlüsse, ersetzt aber nicht die Angaben im Handbuch des Verstärkers und der Lautsprecher.

Wie kannst du Lautsprecher-Impedanz berechnen?

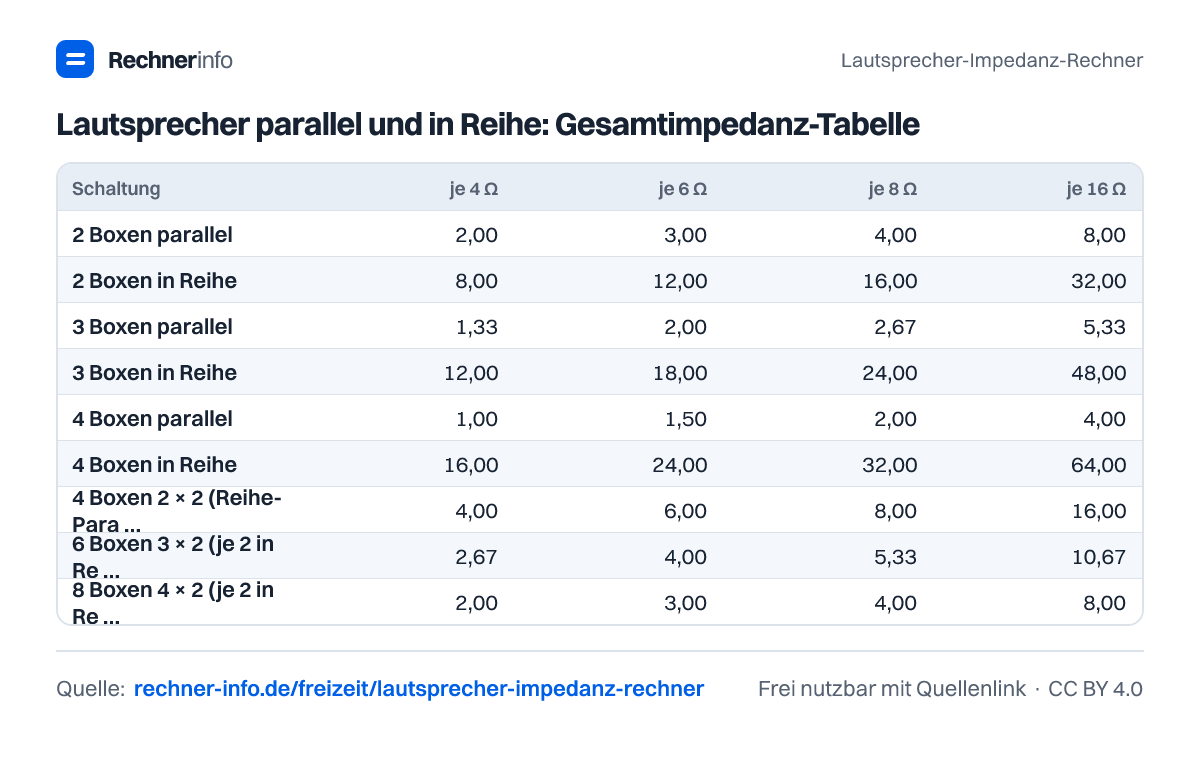

Die Rechnung hängt von der Verschaltung ab. In Reihe addierst du die Impedanzen der Lautsprecher. Parallel teilt sich die Impedanz bei gleichen Lautsprechern durch die Anzahl der parallelen Boxen. Bei Reihe-Parallel rechnest du zuerst die Lautsprecher in einem Strang in Reihe und verteilst diese Stränge anschließend parallel.

Ein einfaches Beispiel: Ein Lautsprecher mit 8 Ω hängt an einem Verstärker, der mit 120 W an 8 Ω angegeben ist. Die Verschaltung ist hier praktisch nur ein einzelner paralleler Zweig. Die Gesamtimpedanz lautet:

• Gesamtimpedanz: 8 Ω ÷ 1 = 8,00 Ω
• Verstärkerleistung an dieser Last: 120,0 W
• Leistung je Lautsprecher: 120,0 W
• Ausgangsspannung bei Vollaussteuerung: 31,0 V
• Strom: 3,87 A
• Maximaler Schalldruck am Hörplatz: 101,8 dB

Damit ist die Last unkritisch, wenn der Verstärker eine Mindestlast von 4 Ω erlaubt. Bei der Leistung ist aber die Belastbarkeit der Box entscheidend: Im Beispiel hat der Lautsprecher 100 W Dauerbelastbarkeit, der Verstärker liefert rechnerisch 120,0 W je Lautsprecher. Das Verhältnis liegt bei 1,20 ×. Als grobe Auslegung für saubere Reserven wird im Rechner eine empfohlene Verstärkerleistung von 160-250 W an 8 Ω angezeigt, ideal 200 W.

Lautsprecher parallel schalten: Ohm sinken, Strom steigt

Beim parallelen Anschluss sinkt die Gesamtimpedanz. Das ist der häufigste Grund, warum eine eigentlich harmlose Lautsprecherkombination für den Verstärker kritisch wird.

Beispiel mit zwei 8-Ohm-Boxen parallel: Die Gesamtimpedanz liegt bei 4,00 Ω. Wenn der Verstärker für eine Mindestlast von 4 Ω freigegeben ist, passt diese Kombination. Ein Verstärker mit 120 W an 8 Ω liefert in der idealen Rechnung an dieser Last 240,0 W. Da zwei gleiche Lautsprecher angeschlossen sind, entfallen 120,0 W auf jede Box. Der Strom steigt auf 7,75 A, der maximale Schalldruck am Hörplatz liegt bei 104,8 dB.

Das klingt zunächst attraktiv, weil mehr Leistung und Pegel möglich sind. Die Grenze ist aber schnell erreicht. Zwei 4-Ohm-Lautsprecher parallel ergeben 2,00 Ω. Bei einem Verstärker mit 4 Ω Mindestlast ist das nicht zulässig. Die ideale Rechnung zeigt 480,0 W an dieser Last und 240,0 W je Lautsprecher. Gleichzeitig steigt der Strom auf 15,49 A. Genau diese hohe Stromanforderung ist das Problem für viele Verstärker.

Noch deutlicher wird es bei vier 4-Ohm-Lautsprechern parallel: Die Gesamtimpedanz fällt auf 1,00 Ω. Bei 4 Ω Mindestlast ist das klar zu niedrig. Die ideale Leistung steigt rechnerisch auf 960,0 W, der Strom auf 30,98 A. Solche Werte sind keine Empfehlung, sondern zeigen, warum diese Verschaltung für viele Verstärker ungeeignet ist.

4 Ohm an 8 Ohm Verstärker: nicht die Beschriftung, sondern die Mindestlast zählt

Die Frage wird oft als „4 Ohm an 8 Ohm Verstärker“ gestellt. Entscheidend ist aber nicht nur, welche Leistung der Verstärker an 8 Ω liefert, sondern welche Mindestlast er laut Anleitung verträgt. Wenn dort 6 Ω als Mindestlast steht, ist eine einzelne 4-Ohm-Box rechnerisch darunter.

Im Beispiel liegt die Gesamtimpedanz bei 4,00 Ω, die Mindestlast des Verstärkers aber bei 6 Ω. Die Bewertung lautet deshalb: Nein - 4 Ω liegt unter der Mindestlast von 6 Ω. Der Verstärker ist mit 50 W an 8 Ω angegeben. Ideal gerechnet entstehen an 4 Ω 100,0 W, die komplett an der einen Box ankommen. Der Strom beträgt 5,00 A, der maximale Schalldruck am Hörplatz bei 3 m liegt bei 99,5 dB.

Umgekehrt ist ein 8-Ohm-Lautsprecher an einem Verstärker mit 4 Ω Mindestlast unkritisch. Die Gesamtimpedanz beträgt 8,00 Ω, die Leistung bleibt im Beispiel bei 120,0 W, der Strom bei 3,87 A. Der Verstärker arbeitet damit nicht an seiner unteren Lastgrenze.

Ob 4 Ω oder 8 Ω lauter klingt, lässt sich nicht pauschal an der Ohm-Zahl festmachen. Lautstärke hängt auch vom Kennschalldruck, der Verstärkerleistung, der Verschaltung und dem Hörabstand ab. Eine 8-Ohm-Box mit hohem Kennschalldruck kann lauter wirken als eine 4-Ohm-Box mit niedrigerem Kennschalldruck.

Reihe-Parallel für mehrere Lautsprecher richtig einordnen

Reihe-Parallel wird interessant, wenn mehrere gleiche Lautsprecher an einem Kanal betrieben werden sollen, ohne die Impedanz zu stark zu senken. Dabei hängen Lautsprecher innerhalb eines Strangs in Reihe, mehrere Stränge laufen parallel.

Ein typischer Aufbau sind vier 8-Ohm-Boxen als 2 × 2. In der Rechnung ergeben sich 8,00 Ω Gesamtimpedanz. Der Verstärker mit 120 W an 8 Ω liefert ideal 120,0 W an dieser Last, also 30,0 W je Lautsprecher. Der Strom liegt bei 3,87 A. Der maximale Schalldruck am Hörplatz beträgt 101,8 dB. Die Lautsprecher hätten bei voller Belastung rechnerisch 107,1 dB erreicht, der Verstärker nutzt diese Reserve in diesem Beispiel aber nicht aus.

Bei sechs 8-Ohm-Lautsprechern mit drei Lautsprechern pro Strang ergibt sich 12,00 Ω. Das ist für einen Verstärker mit 4 Ω Mindestlast unkritisch, aber die Leistung sinkt. Im Beispiel bleiben 80,0 W Gesamtleistung und 13,3 W je Lautsprecher. Der maximale Schalldruck am Hörplatz liegt bei 100,1 dB, obwohl die Lautsprecher bei voller Belastung 108,8 dB erreichen könnten.

Reihenschaltung allein ist daher nicht automatisch besser. Drei 8-Ohm-Lautsprecher in Reihe ergeben 24,00 Ω. Der Verstärker liefert dann nur 40,0 W, also 13,3 W je Lautsprecher. Die Last ist sicher, aber der erreichbare Pegel fällt auf 97,1 dB. Sicher für den Verstärker heißt also nicht automatisch passend für die gewünschte Lautstärke.

Typische Fehler beim Lautsprecher parallel schalten Ohm vermeiden

Der wichtigste Fehler ist das Verwechseln von Reihe und parallel. In Reihe steigt die Gesamtimpedanz, parallel sinkt sie. Wer einfach mehrere Lautsprecher an dieselben Anschlussklemmen legt, schaltet sie in der Regel parallel und halbiert bei gleichen Boxen die Impedanz mit jeder Verdopplung der Boxenzahl.

Zweiter Fehler: Die Leistung des Verstärkers wird als feste Wattzahl verstanden. Viele Verstärker liefern an niedrigerer Impedanz mehr Leistung, solange sie dafür ausgelegt sind. Ein Verstärker mit 120 W an 8 Ω kann ideal gerechnet an 4,00 Ω 240,0 W liefern. Das bedeutet aber nicht, dass jeder Verstärker diese Last thermisch und elektrisch verträgt.

Dritter Fehler: Nur die Belastbarkeit der Box wird betrachtet. Clipping entsteht, wenn der Verstärker über seine saubere Leistungsgrenze hinaus betrieben wird. Dann können stark verzerrte Signale auch bei nominell passender Wattzahl gefährlich werden. Ein stärkerer Verstärker ist nicht automatisch gefährlich, solange du Pegel, Signal und Dauerbelastbarkeit im Griff behältst. Umgekehrt kann ein zu schwacher Verstärker bei dauerhaftem Übersteuern problematisch sein.

Praktische Prüfpunkte:

• Vergleiche die berechnete Gesamtimpedanz immer mit der Mindestlast des Verstärkers.
• Nutze Dauer- oder RMS-Werte, nicht Spitzen- oder Musikleistung.
• Prüfe die Leistung je Lautsprecher, nicht nur die Gesamtleistung.
• Plane Reserve ein, wenn hohe Lautstärken über längere Zeit gefordert sind.
• Verlasse dich bei gemischten Lautsprechern nicht auf eine einfache Gleichverteilung der Leistung.
