Bassreflexrohr-Rechner

Wie kannst du ein Bassreflexrohr berechnen?

Ein Bassreflexrohr ist kein beliebiges Loch im Gehäuse. Es bildet zusammen mit dem Luftvolumen der Box einen Helmholtz-Resonator. Die Luft im Port wirkt wie eine schwingende Masse, die Luft im Gehäuse wie eine Feder. Deshalb hängen Rohrlänge, Rohrfläche, Gehäusevolumen und Abstimmfrequenz direkt zusammen.

Für die Berechnung brauchst du das Netto-Gehäusevolumen, die gewünschte Abstimmfrequenz, die Portform, die Innenmaße des Ports und die Ausführung der Rohrenden. Netto bedeutet: Das Volumen von Chassis, Verstrebungen und Port zählt nicht zum freien Luftvolumen der Box. Der Rechner direkt darüber übernimmt daraus die Rohrlänge oder umgekehrt die Abstimmfrequenz.

Als Orientierung: Ein rundes Rohr mit größerem Durchmesser braucht bei gleichem Volumen und gleicher Abstimmung eine längere Bauform. Das wirkt erst einmal überraschend, ist aber logisch: Mehr Portfläche bewegt mehr Luftmasse, und damit die Resonanz gleich bleibt, muss die wirksame Länge steigen. Genau deshalb kann ein zu großzügig dimensionierter Port schnell länger werden, als das Gehäuse tief ist.

Der Rechner zeigt außerdem das Rohrvolumen. Dieses Volumen muss in der Gehäuseplanung berücksichtigt werden, sonst ist das fertige Netto-Volumen kleiner als gedacht und die Abstimmung verschiebt sich.

So funktioniert die Bassreflexrohr-Länge

Die Rechnung nutzt die Helmholtz-Gleichung. In Worten: Die wirksame Rohrlänge ergibt sich aus Schallgeschwindigkeit zum Quadrat mal Portfläche, geteilt durch Abstimmfrequenz zum Quadrat und Gehäusevolumen, danach wird die Mündungskorrektur abgezogen. In Formelzeichen steht das als L = c² · A ÷ (4π² · f_b² · V_b) − ΔL. Für ein Ende bündig in der Schallwand und ein freies Ende wird die Korrektur mit ΔL = 0,731 · D angesetzt.

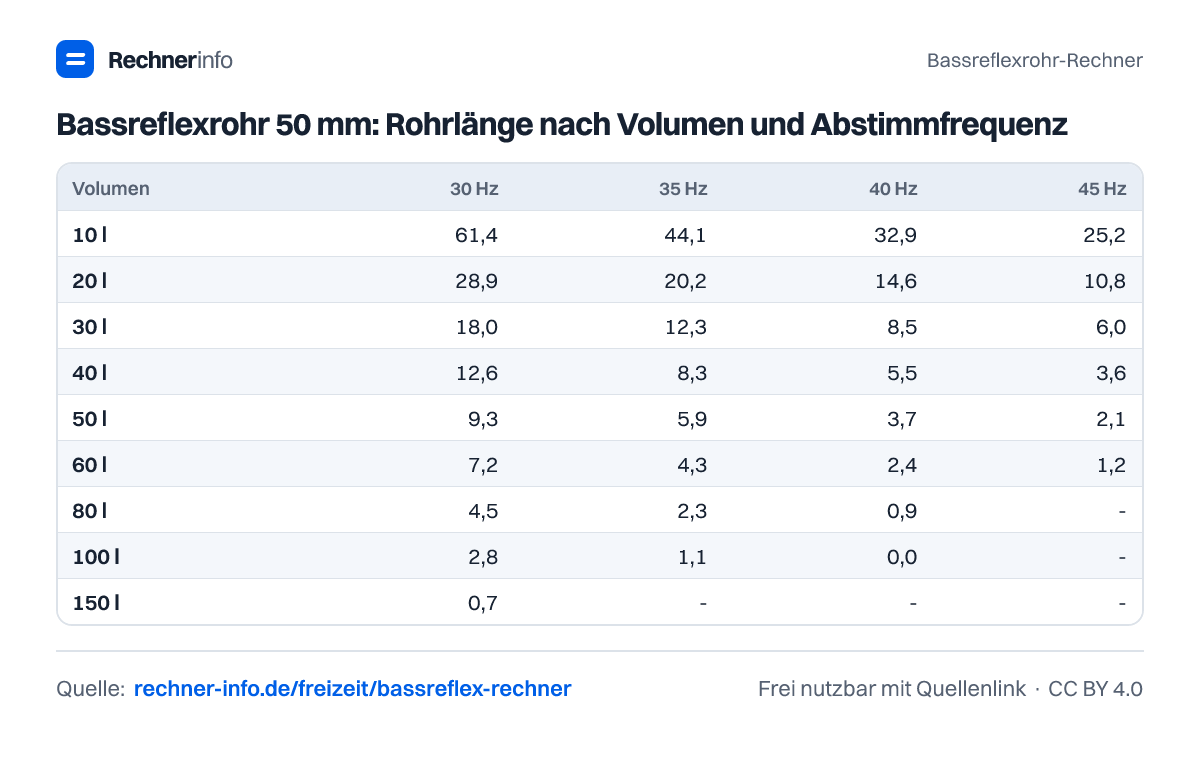

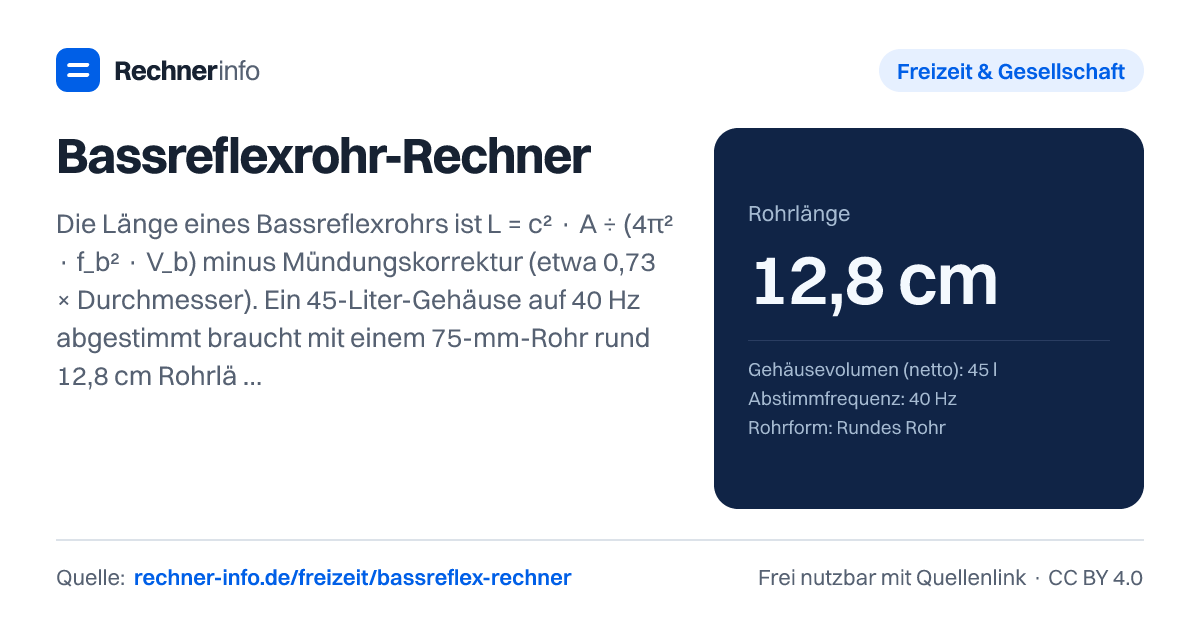

Ein Beispiel mit 45 l, 40 Hz und einem runden Rohr mit 75 mm zeigt den Ablauf. Die Rohrfläche beträgt 44,2 cm², die Mündungskorrektur 5,5 cm. Zuerst wird die wirksame Länge berechnet: L_eff = 343² × 0,00442 m² ÷ (4π² × 40² × 0,0450 m³) = 18,3 cm. Davon wird die Mündungskorrektur abgezogen. Die tatsächliche Rohrlänge beträgt dadurch 12,8 cm.

Der Unterschied zwischen wirksamer Länge und zugeschnittener Länge ist kein Rundungsfehler. Die Luft schwingt auch etwas außerhalb des Rohrendes mit. Diese zusätzliche Luftmasse wird über die Mündungskorrektur erfasst. Deshalb liefert dieselbe physische Rohrlänge je nach Rohrende eine andere Abstimmung.

Rohrdurchmesser, Anzahl und Rohrenden verändern die Portlänge

Der Durchmesser bestimmt die Portfläche. Ein größeres Rohr senkt die Strömungsgeschwindigkeit, verlangt aber mehr Länge. Bei einem 12-Zoll-Chassis mit 80 l, 35 Hz und 100 mm Rohrdurchmesser ergibt sich eine Rohrlänge von 16,6 cm. Die Rohrfläche beträgt 78,5 cm², die Luftgeschwindigkeit bei Xmax liegt in diesem Beispiel bei 13,4 m/s. Als Richtwert wird eine maximale Luftgeschwindigkeit von 20 m/s verwendet; der Rechner nennt dafür auch einen Mindestdurchmesser je Rohr von 82 mm.

Mehrere Rohre zählen über ihre gesamte Fläche. Bei 45 l, 40 Hz und zwei gleichen Rohren mit 75 mm steigt die gesamte Rohrfläche auf 88,4 cm². Die passende Rohrlänge je Rohr liegt dann bei 31,1 cm. Zum Vergleich: Mit einem Rohr gleicher Größe sind es 12,8 cm. Das Rohrvolumen wächst dabei ebenfalls deutlich: 2,75 l statt 0,57 l.

Auch die Enden sind nicht egal. Bei 20 l, 45 Hz, 75 mm und beiden Rohrenden frei ergibt sich eine Länge von 27,9 cm mit einer Mündungskorrektur von 4,6 cm. Sind beide Enden mit Flansch oder Trompete ausgeführt, zeigt ein anderes Beispiel mit 50 l, 38 Hz und 75 mm eine Rohrlänge von 11,9 cm und eine Mündungskorrektur von 6,4 cm. Die Geometrie am Ende gehört also zur Berechnung, nicht nur zum Aussehen.

Schlitzport berechnen: eckiger Port statt rundem Rohr

Ein Schlitzport folgt demselben Prinzip wie ein rundes Rohr. Entscheidend ist die Innenfläche des Ports. Breite und Höhe ersetzen den Durchmesser, daraus ergibt sich eine äquivalente runde Portgröße. Der Rechner nutzt diese Fläche für die Helmholtz-Rechnung und gibt zusätzlich an, welchem runden Rohr der Port entspricht.

Ein Schlitzport mit 200 mm Breite und 50 mm Höhe in einem 60 l Gehäuse bei 32 Hz hat eine Rohrfläche von 100,0 cm². Das entspricht einem runden Rohr mit 113 mm. Die berechnete Portlänge liegt bei 40,3 cm, das Portvolumen bei 4,03 l. Genau hier sieht man den praktischen Unterschied: Ein Schlitzport lässt sich gut entlang einer Gehäusewand führen, braucht aber trotzdem realen Platz im Innenraum.

Kompakter ist ein Beispiel mit 70 l, 34 Hz, 200 mm Breite und 30 mm Höhe. Die Länge beträgt 15,7 cm, die Fläche 60,0 cm², der entsprechende Runddurchmesser 87 mm. Bei 35 l, 40 Hz, 150 mm Breite und 25 mm Höhe ergibt sich eine Länge von 14,9 cm. Die Fläche liegt bei 37,5 cm², entsprechend 69 mm rund.

Bei sehr flachen Schlitzen können Strömungsgeräusche und Reibung stärker auffallen. Die reine Helmholtz-Rechnung beschreibt die Abstimmung, ersetzt aber keine saubere Bauform mit glatten Kanten und ausreichend Abstand zu Wänden, Dämmmaterial und Chassis.

Typische Fehler beim Bassreflex-Port berechnen

Der häufigste Fehler ist ein falsches Volumen. Gemeint ist das Netto-Volumen der Box. Wenn du das Brutto-Innenvolumen einträgst und danach Chassis, Verstrebungen und Port einbaust, stimmt die Rechnung nicht mehr. Bei 45 l, 40 Hz und 75 mm nimmt das Rohr 0,57 l ein. Bei einem großen Port mit 100 l, 28 Hz und 150 mm sind es 9,93 l. Das ist zu viel, um es zu ignorieren.

Ein zweiter Fehler ist ein zu kleiner Port. Dann kann das Rohr pfeifen oder rauschen, besonders bei hohem Hub. Trage dafür Sd und Xmax ein, wenn du die Daten hast. Im Beispiel mit 480 cm² Membranfläche und 10 mm Xmax wird die Luftgeschwindigkeit mit 13,4 m/s bewertet. Ohne diese Werte kann der Rechner die Strömung nicht prüfen.

Ein dritter Punkt ist die mechanische Einbaulänge. Bei 100 l, 28 Hz und 150 mm Rohrdurchmesser ergibt sich 56,2 cm. Die Einschätzung nennt dann gewinkeltes Rohr, Schlitzport entlang der Wand oder kleineren Durchmesser als mögliche Wege. Auch beim Schlitzport mit 200 mm × 50 mm und 60 l bei 32 Hz liegt die Länge bei 40,3 cm. Plane solche Ports früh im Gehäuse, nicht erst nach dem Zuschnitt.

Achte außerdem darauf, die Innenmaße zu verwenden. Außendurchmesser, Wandstärke oder gerundete Schätzwerte führen zu einer anderen Fläche. Bei Bassreflex geht es um die Luftöffnung, nicht um das Materialmaß.

Abstimmfrequenz berechnen statt Rohrlänge

Du kannst die Rechnung auch umdrehen: Wenn Gehäuse, Portlänge und Durchmesser schon feststehen, ergibt sich daraus die Abstimmfrequenz. Die Formel lautet f_b = c ÷ 2π · √(A ÷ (V_b · (L + ΔL))). In Worten: Die Frequenz steigt, wenn die Portfläche größer wird, und sinkt, wenn wirksame Länge oder Gehäusevolumen größer werden.

Bei 45 l, 12,8 cm Rohrlänge und 75 mm Durchmesser ergibt sich 40,0 Hz. Das passt zum Beispiel der Rohrlängenberechnung, weil dieselben Randbedingungen verwendet werden. Bei 30 l, 18 cm Rohrlänge und 100 mm Durchmesser ergibt sich dagegen 55,5 Hz. Die größere Portfläche und das kleinere Gehäuse führen hier zu einer höheren Abstimmung.

Auch Schlitzports lassen sich so prüfen. Ein Port mit 180 mm Breite, 25 mm Höhe und 15 cm Länge in 60 l Volumen liegt bei 33,0 Hz. Die Rohrfläche beträgt 45,0 cm², entsprechend einem runden Rohr mit 76 mm. Das ist nützlich, wenn du ein vorhandenes Gehäuse nachmessen willst oder nach dem Bau kontrollierst, ob die gewählte Portgeometrie zur geplanten Abstimmung passt.
