Wie kannst du Heizkörper berechnen?

Beim Heizkörper berechnen geht es um zwei getrennte Fragen: Wie viel Wärme verliert der Raum an kalten Tagen, und wie viel davon kann der Heizkörper bei deiner Vorlauf- und Rücklauftemperatur wirklich liefern? Die Wattzahl im Datenblatt reicht dafür allein nicht aus, weil sie meist für 75/65/20 °C angegeben ist.

Du gibst Raumdaten, Dämmstandard, Fensterfläche, Lage des Raums und Systemtemperatur ein, der Rechner ermittelt daraus Heizlast, Leistungsfaktor und eine passende Heizkörpergröße.

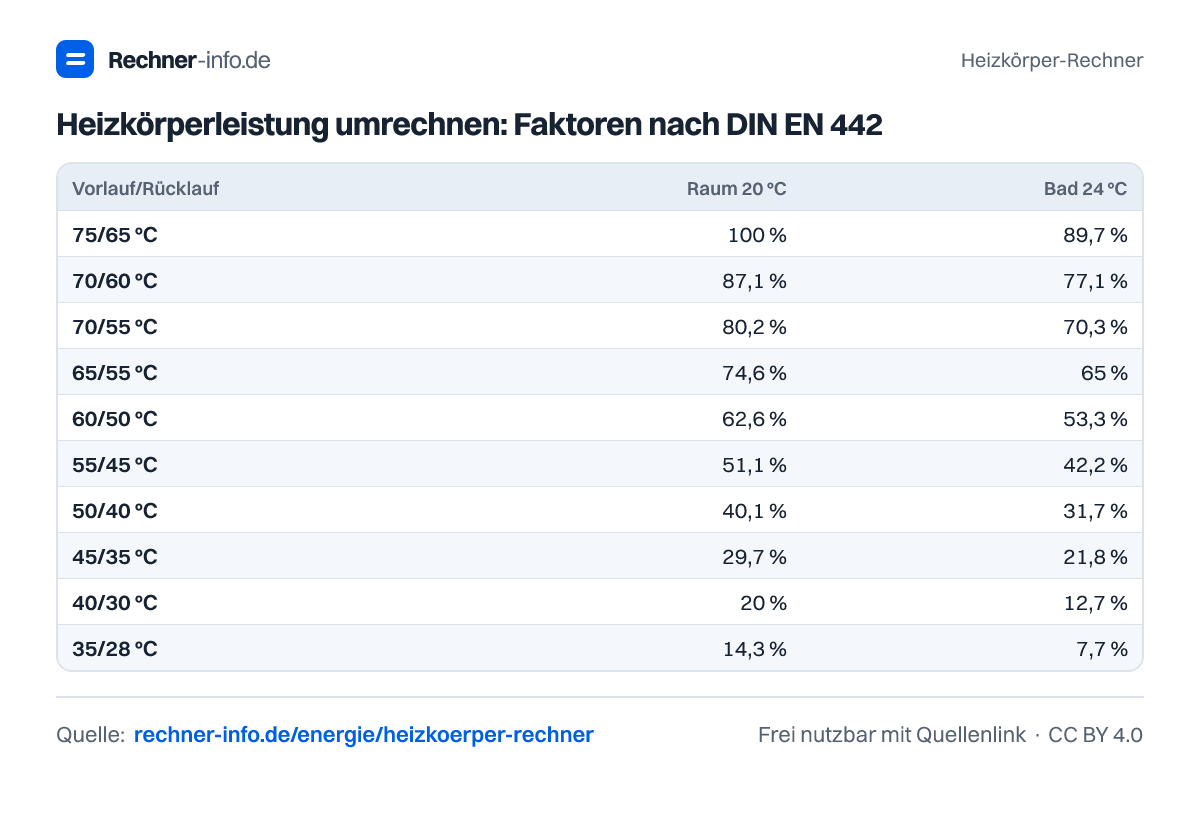

Wichtig ist vor allem die Systemtemperatur. Ein Heizkörper, der bei 75/65 °C seine volle Normleistung erreicht, liefert bei 70/55 °C nur noch 80,2 %, bei 55/45 °C 51,1 %, bei 45/35 °C 29,7 % und bei 35/28 °C 14,3 %. Darum kann derselbe Heizkörper in einem klassischen Bestandssystem ausreichend sein, an einer Wärmepumpe aber zu klein werden.

Die Raum-Heizlast ist eine vereinfachte Abschätzung mit pauschalen U-Werten und Lüftungsannahmen. Sie ersetzt keine vollständige Heizlastberechnung nach DIN EN 12831. Benachbarte beheizte Räume werden als gleich warm behandelt; Gebäudedichtheit und Aufheizreserven werden nicht individuell nachgewiesen.

So funktioniert die Rechnung für Heizkörperleistung

Die Rechnung läuft in zwei Schritten. Zuerst wird die Heizlast des Raums berechnet. Dazu zählen Wärmeverluste über Außenwand, Fenster, Decke oder Kellerdecke sowie Lüftungsverluste. Danach wird geprüft, welche Normleistung der Heizkörper braucht, damit er bei deiner gewählten Systemtemperatur diese Heizlast deckt.

Die Formel in Worten lautet: Heizlast des Raums = Wärmeverluste über Bauteile + Lüftungsverluste. Danach gilt: tatsächlich nutzbare Heizkörperleistung = Normleistung mal Leistungsfaktor der Systemtemperatur.

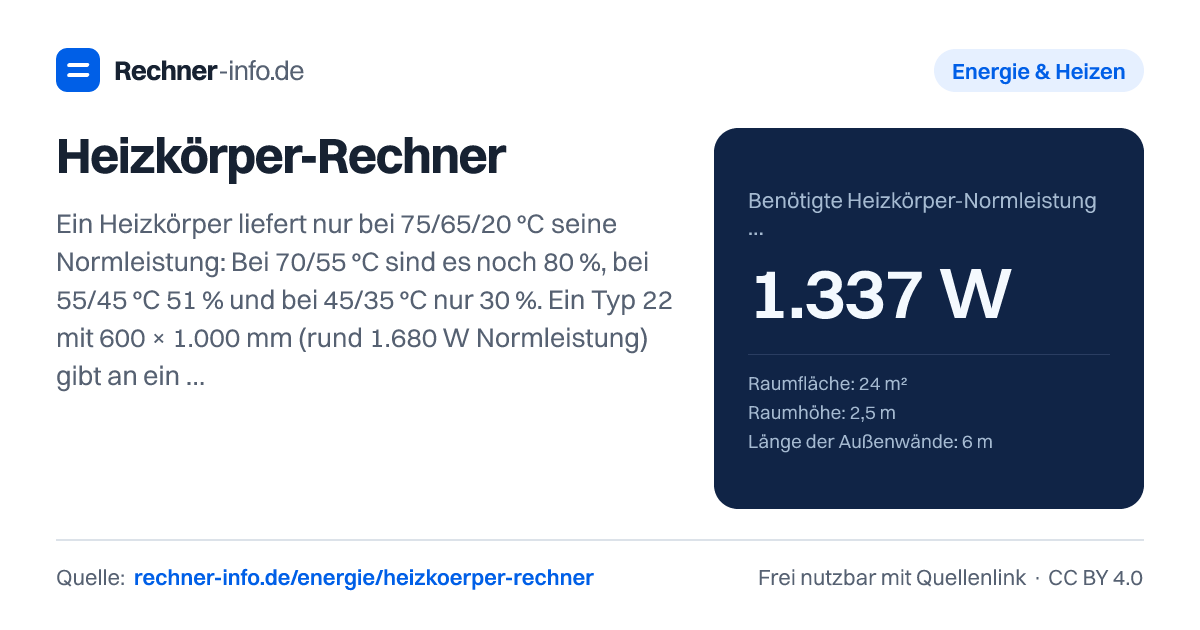

Ein Beispiel: Ein Wohnzimmer mit 24 m², 2,5 m Raumhöhe, 6 m Außenwand, 4 m² Fensterfläche, Baualter 1969-1978, -12 °C Normaußentemperatur und 0,5 1/h Luftwechsel hat eine Heizlast von 1.072 W. Das entspricht 45 W/m². Bei 70/55 °C beträgt die logarithmische Übertemperatur 42,1 K und der Leistungsfaktor liegt bei 80,2 %. Deshalb muss der Heizkörper nicht nur 1.072 W Normleistung haben, sondern 1.337 W. Als Richtwert passt dafür ein Typ 22 mit 600 × 800 mm.

Die Aufteilung zeigt auch, warum pauschale Watt-pro-m²-Werte oft danebenliegen: In diesem Beispiel entfallen 387 W auf die Außenwand, 358 W auf Fenster und Außentüren und 326 W auf Lüftung. Ändert sich eine dieser Größen, ändert sich die nötige Heizkörpergröße.

Heizkörpergröße berechnen: Beispiele für Raumgröße und Gebäudezustand

Für die Heizkörpergröße zählt nicht nur die Fläche. Raumhöhe, Fenster, Außenwände, Lage im Gebäude und Dämmstandard können das Ergebnis deutlich verändern.

Ein Raum mit 25 m², 2,5 m Höhe, 5 m Außenwand und Baualter 1979-1983 kommt bei 70/55 °C auf eine Heizlast von 943 W, also 38 W/m². Benötigt werden 1.176 W Normleistung. Als Richtwert ergibt sich Typ 22, 600 × 800 mm.

Ein Dachraum kann bei kleinerer Fläche mehr Leistung brauchen. Bei 18 m², 3 m Höhe, 6 m Außenwand, Lage unter unbeheiztem Dachboden und Baualter 1969-1978 liegt die Heizlast bei 1.468 W. Das sind 82 W/m². Der Richtwert ist Typ 22, 600 × 1.100 mm.

Im Neubau ist der Bedarf deutlich niedriger. Für 35 m², 2,4 m Höhe, 8 m Außenwand und Neubau nach GEG ergibt sich bei 70/55 °C eine Heizlast von 790 W, also 23 W/m². Benötigt werden 985 W Normleistung, als Richtwert Typ 22, 600 × 600 mm.

Auch die Lage zwischen Dach und Keller macht viel aus. Ein Bungalowraum mit 42 m², 2,6 m Höhe, 10 m Außenwand, Dachboden oben und Keller unten kommt bei Baualter 1984-1994 auf 2.440 W Heizlast. Dafür werden 3.042 W Normleistung benötigt, Richtwert Typ 22, 600 × 1.900 mm.

Heizkörper 55/45 und Wärmepumpe: warum die Leistung stark sinkt

Niedrige Vorlauftemperaturen sind für Wärmepumpen günstig, verlangen aber mehr Heizfläche. Beim Heizkörper berechnen musst du deshalb die Datenblattangabe immer auf deine Systemtemperatur umrechnen.

Ein Datenblattwert von 1.800 W bei 75/65/20 °C wird bei 55/45 °C zu 919 W. Der Leistungsfaktor beträgt dort 51,1 %, die logarithmische Übertemperatur 29,7 K. Wenn du denselben Raum versorgen willst, brauchst du also eine deutlich größere Normleistung oder mehr Heizfläche.

Noch stärker ist der Effekt bei sehr niedrigen Temperaturen. Eine Leistung von 1.200 W bei 70/55/20 °C entspricht einer Normleistung von 1.496 W. Bei 35/28 °C bleiben davon 213 W nutzbare Leistung übrig. Der Leistungsfaktor liegt dann bei 14,3 %.

Auch konkrete Heizkörper zeigen das: Ein Typ 22 mit 600 mm Bauhöhe und 1.000 mm Länge hat 1.678 W Normleistung. Bei 45/35 °C liefert er 498 W. Ein Typ 22 mit 600 × 1.200 mm kommt bei 55/45 °C auf 1.029 W, bei Normbedingungen auf 2.014 W. Für Wärmepumpe heißt das: Nicht die alte Datenblatt-Wattzahl vergleichen, sondern immer auf die geplante Vorlauf- und Rücklauftemperatur umrechnen.

Die Typ- und Größenangaben sind generische Leistungsrichtwerte. Hersteller, Bauart und tatsächlicher Heizkörperexponent können abweichen. Prüfe für die Bestellung das konkrete Produktdatenblatt bei deinen System- und Raumtemperaturen; der verwendete Exponent ist eine Modellannahme.

Typische Fehler beim Heizkörper berechnen

Der häufigste Fehler ist, nur mit m² zu rechnen. Das kann als grobe Orientierung helfen, ersetzt aber keine Raumrechnung. Ein 18 m² Dachraum mit 82 W/m² braucht in den Beispielen mehr spezifische Leistung als ein 35 m² Neubau-Raum mit 23 W/m².

Achte besonders auf diese Punkte:

• Außenwände richtig erfassen: Bei einem Eckraum zählen beide Außenwände, Innenwände nicht.
• Fenster und Balkontüren nicht vergessen: Große Glasflächen erhöhen den Bedarf spürbar.
• Lage des Raums angeben: Unter unbeheiztem Dachboden, über unbeheiztem Keller oder im Bungalow entstehen zusätzliche Verluste.
• Systemtemperatur nicht verwechseln: 75/65 °C, 70/55 °C und 55/45 °C führen zu anderen Leistungen.
• Raumtemperatur passend wählen: Bei höherer gewünschter Raumtemperatur sinkt der Leistungsfaktor des Heizkörpers.
• Datenblattangabe prüfen: Manche Werte gelten für 75/65/20 °C, andere für 70/55/20 °C oder 55/45/20 °C.

Etwas größer zu dimensionieren ist oft sinnvoller als zu knapp, vor allem bei niedrigeren Vorlauftemperaturen. Übertreiben solltest du es trotzdem nicht: Ein sehr großer Heizkörper kann hydraulisch ungünstig sein, Platz kosten und die Regelung träger machen. Wenn ein einzelner Heizkörper sehr lang würde, können zwei kleinere Heizkörper die Wärme im Raum besser verteilen.
