Sparrenrechner

Was bedeutet Sparrenabstand beim Dach?

Der Sparrenabstand beschreibt das Raster, in dem die Sparren entlang der Traufe verteilt werden. In der Praxis ist damit meist das Achsmaß gemeint: gemessen von der Mitte eines Sparrens bis zur Mitte des nächsten Sparrens. Davon zu unterscheiden ist das lichte Maß. Es beschreibt den freien Abstand zwischen den Sparrenkanten.

Das ist mehr als eine sprachliche Feinheit. Dämmstoffe, Dachlattung, Schalung oder Plattenwerkstoffe orientieren sich oft am freien Zwischenraum oder an einem Rastermaß. Wenn du zum Beispiel ein Achsmaß von 66,3 cm hast und die Sparren 60 mm breit sind, bleibt ein lichtes Maß von 60,3 cm. Bei einem anderen Querschnitt ändert sich das lichte Maß, obwohl das Achsmaß gleich bleibt.

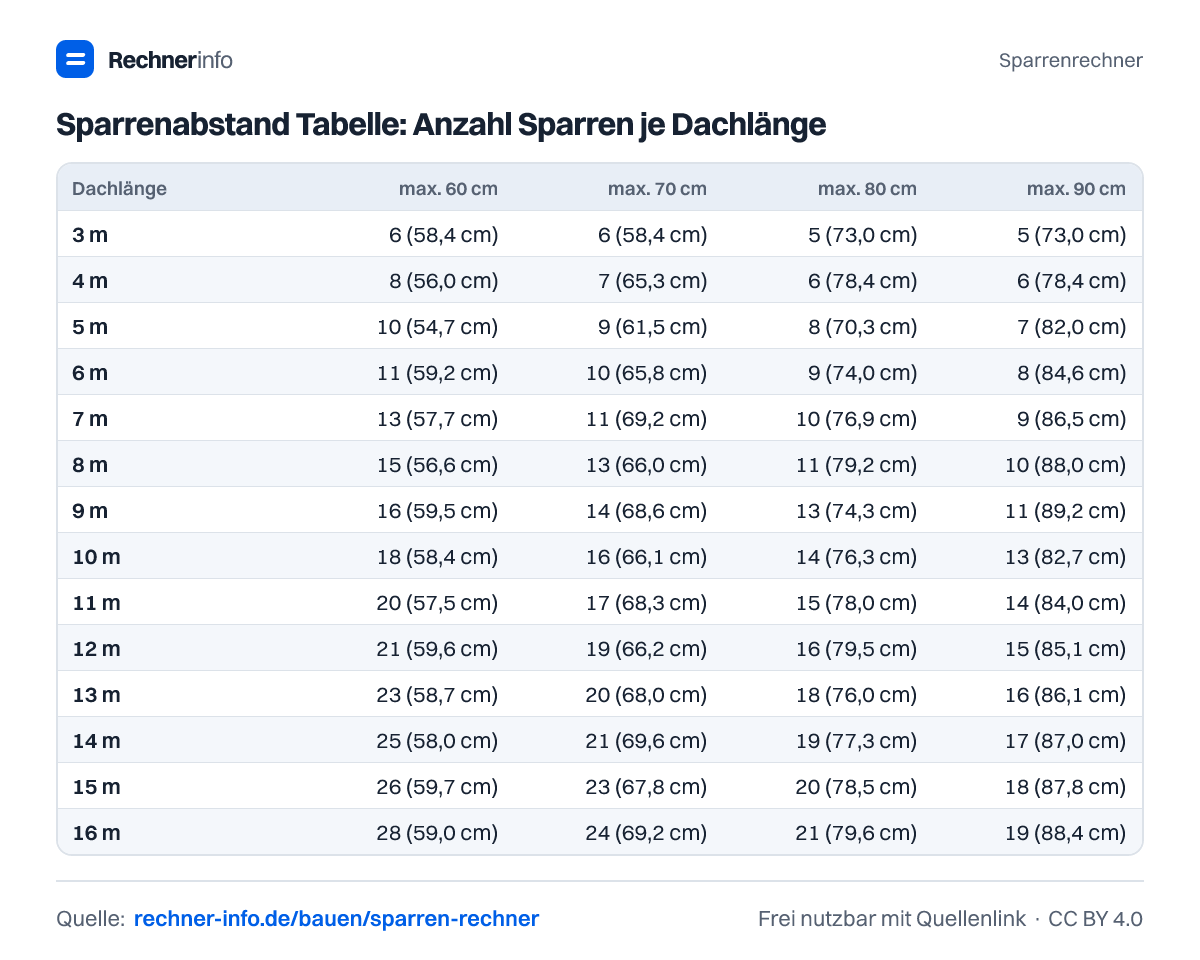

Üblich sind Achsabstände von 60 bis 90 cm. Welche Abstände für dein Dach tatsächlich passen, hängt aber von Statik, Dachdeckung, Lasten, Spannweite, Holzquerschnitt und Anschlussdetails ab. Der Rechner hilft dir beim geometrischen Aufteilen der Dachlänge und bei der Materialabschätzung. Die tragende Bemessung ersetzt er nicht.

Wie funktioniert die Rechnung beim Sparrenabstand?

Die Rechnung verteilt die Sparren so, dass der gewünschte Höchstabstand nicht überschritten wird. Dafür wird zuerst die Achsspannweite gebildet: Dachlänge minus Sparrenbreite. Diese Strecke wird durch das gewünschte Achsmaß geteilt. Das Ergebnis wird auf ganze Felder aufgerundet. Danach kommt an jedes Feldende ein Sparren.

In Worten lautet die Formel: Felder gleich Dachlänge minus Sparrenbreite, geteilt durch Ziel-Achsmaß und aufgerundet. Sparren je Dachseite gleich Felder plus 1. Das tatsächliche Achsmaß ergibt sich anschließend aus der Achsspannweite geteilt durch die Anzahl der Felder. Das lichte Maß ist das Achsmaß minus Sparrenbreite.

Beispiel: Bei 10 m Dachlänge, 70 cm maximalem Achsabstand und 60 mm Sparrenbreite beträgt die Achsspannweite 1.000 cm minus 6 cm, also 994,0 cm. 994,0 cm geteilt durch 70 cm ergibt 14,20. Aufgerundet sind das 15 Felder. Daraus folgen 16 Sparren je Dachseite. Das tatsächliche Achsmaß beträgt 66,3 cm, das lichte Maß 60,3 cm.

Bei einem Satteldach mit 2 Dachseiten werden daraus 32 Stück insgesamt. Bei 5,000 m Länge je Sparren ergibt das 160,00 lfm Sparrenholz, ein Holzvolumen von 1,536 m³ und ein Gewicht von 645 kg für C24 mit 420 kg/m³.

Warum kommt beim sparrenabstand oft ein anderes Achsmaß heraus?

Der eingetragene Abstand ist ein Höchstwert, kein festes Endmaß. Der Rechner darf diesen Wert nicht überschreiten. Deshalb wird die Anzahl der Felder aufgerundet und anschließend gleichmäßig verteilt. So entsteht ein tatsächliches Achsmaß, das oft etwas kleiner ist als dein Zielwert.

Ein Beispiel zeigt das gut: Bei 8,5 m Dachlänge und 70 cm Ziel-Achsabstand ergeben sich 14 Stück je Dachseite, also 28 Stück insgesamt. Das tatsächliche Achsmaß liegt bei 64,9 cm, das lichte Maß bei 58,9 cm. Der Abstand wird also enger, damit das Raster über die komplette Dachlänge gleichmäßig aufgeht.

Auch bei 15 m Dachlänge und 80 cm Ziel-Abstand kommt kein glatter Wert heraus. Das Ergebnis sind 20 Stück je Dachseite und 40 Stück insgesamt. Das Achsmaß beträgt 78,6 cm, das lichte Maß 72,6 cm. Genau diese Gleichverteilung ist beim Anreißen hilfreich, weil du nicht am Ende ein Restfeld mit abweichendem Maß bekommst.

Wenn du ein bestimmtes Raster zwingend brauchst, etwa wegen Dämmstoffbreiten oder Plattenstößen, solltest du die Vorgaben zuerst klären und dann prüfen, ob Dachlänge, Randabstände und Sparrenbreite dazu passen.

Sparrenanzahl berechnen für Pultdach und Satteldach

Der wichtigste Unterschied zwischen Pultdach und Satteldach ist die Anzahl der Dachseiten. Beim Pultdach gibt es 1 Dachseite mit Sparren. Beim Satteldach werden die Sparren je Dachseite gerechnet und anschließend für beide Seiten zusammengezählt.

Beim Carport-Pultdach mit 6 m Dachlänge, 75 cm maximalem Achsabstand und Sparren 6/16 ergeben sich 9 Stück. Das tatsächliche Achsmaß liegt bei 74,3 cm, das lichte Maß bei 68,3 cm. Bei 5,500 m Sparrenlänge sind das 49,50 lfm, ein Holzvolumen von 0,475 m³ und ein Gewicht von 200 kg.

Bei einem Pultdach mit 6 m Dachlänge und 50 cm Achsabstand werden die Felder enger. Das Ergebnis sind 13 Stück, ein Achsmaß von 49,5 cm und ein lichtes Maß von 43,5 cm. Bei 5,000 m Länge je Sparren ergibt das 65,00 lfm, 0,624 m³ Holzvolumen und 262 kg Gewicht.

Für ein Satteldach mit 12 m Dachlänge und 60 cm maximalem Achsabstand ergeben sich 21 Stück je Dachseite und 42 Stück insgesamt. Das Achsmaß beträgt 59,7 cm, das lichte Maß 53,7 cm. Du siehst daran: Die Dachform ändert nicht das Raster je Dachseite, aber die Gesamtmenge.

Sparrenlänge berechnen: bekannte Länge oder Dachneigung

Für die Sparrenmenge braucht der Rechner neben der Anzahl auch die Länge je Sparren. Wenn die Länge aus dem Plan, vom Bestand oder aus einer Abbundzeichnung bekannt ist, kannst du sie direkt eintragen. Dann wird die Holzmenge aus Sparrenanzahl und Länge gebildet.

Wenn die Sparrenlänge aus der Dachneigung berechnet wird, verwendet der Rechner die halbe Gebäudebreite plus den waagerechten Dachüberstand an der Traufe und teilt diese Strecke durch den Kosinus der Dachneigung. So wird aus der waagerechten Strecke die schräge Sparrenlänge.

Bei 8 m Gebäudebreite, 35 ° Dachneigung und 0,5 m Überstand ergibt sich im Beispiel eine Länge je Sparren von 5,494 m. Bei 10 m Dachlänge, 70 cm maximalem Achsabstand und 2 Dachseiten bleiben es 32 Stück insgesamt. Die Holzmenge steigt durch die längeren Sparren auf 175,79 lfm, das Holzvolumen auf 1,688 m³ und das Gewicht auf 709 kg.

Bei 9,5 m Gebäudebreite, 28 ° Dachneigung und 0,8 m Überstand ergibt sich eine Länge je Sparren von 6,286 m. Bei gleichem Raster sind es weiterhin 32 Stück, aber 201,14 lfm, 1,931 m³ und 811 kg. Die Sparrenanzahl hängt also von der Dachlänge entlang der Traufe ab, die Holzmenge zusätzlich von der Sparrenlänge.

Typische Fehler beim sparren berechnen

Der häufigste Fehler ist die Verwechslung von Achsmaß und lichtem Maß. Wenn eine Dämmung in das Gefach passen soll, zählt der freie Abstand zwischen den Sparren. Wenn du dagegen das Raster anreißt, arbeitest du meist von Achse zu Achse. Beides hängt zusammen, ist aber nicht derselbe Wert.

Auch die Sparrenbreite wird leicht in der falschen Einheit eingegeben. Im Rechner steht sie in mm. Für die Berechnung des lichten Maßes wird daraus die Breite in cm berücksichtigt. Bei 60 mm Sparrenbreite sind es 6 cm, bei 80 mm entsprechend 8 cm. Dadurch unterscheiden sich Achsmaß und lichte Weite.

Achte außerdem darauf, ob du 1 oder 2 Dachseiten rechnest. Ein Pultdach mit 9 Stück bleibt bei 9 Stück insgesamt. Ein Satteldach mit 16 Stück je Dachseite ergibt 32 Stück insgesamt. Für Bestellung, Transport und Gewicht ist die Gesamtzahl maßgeblich.

Der Rechner plant die gleichmäßige Verteilung. Aussparungen, Wechsel, Dachfenster, Schornsteine, Gauben, Ortgangdetails oder besondere Auflager sind darin nicht automatisch statisch gelöst. Wenn solche Bauteile im Dach liegen, brauchst du die rechnerische Aufteilung als Grundlage, musst die Ausführung aber passend zum Detail planen.
