Kettenlänge

Wie kannst du die Kettenlänge berechnen?

Für eine Fahrradkette brauchst du vor allem drei Angaben: die Kettenstrebenlänge, das größte Kettenblatt und das größte Ritzel. Bei einer Kettenschaltung zählt für die reine Länge die Kombination groß-groß. Das ist die Stellung, in der die Kette den längsten Weg nehmen muss. Das Schaltwerk kommt danach als Sicherheitszugabe dazu.

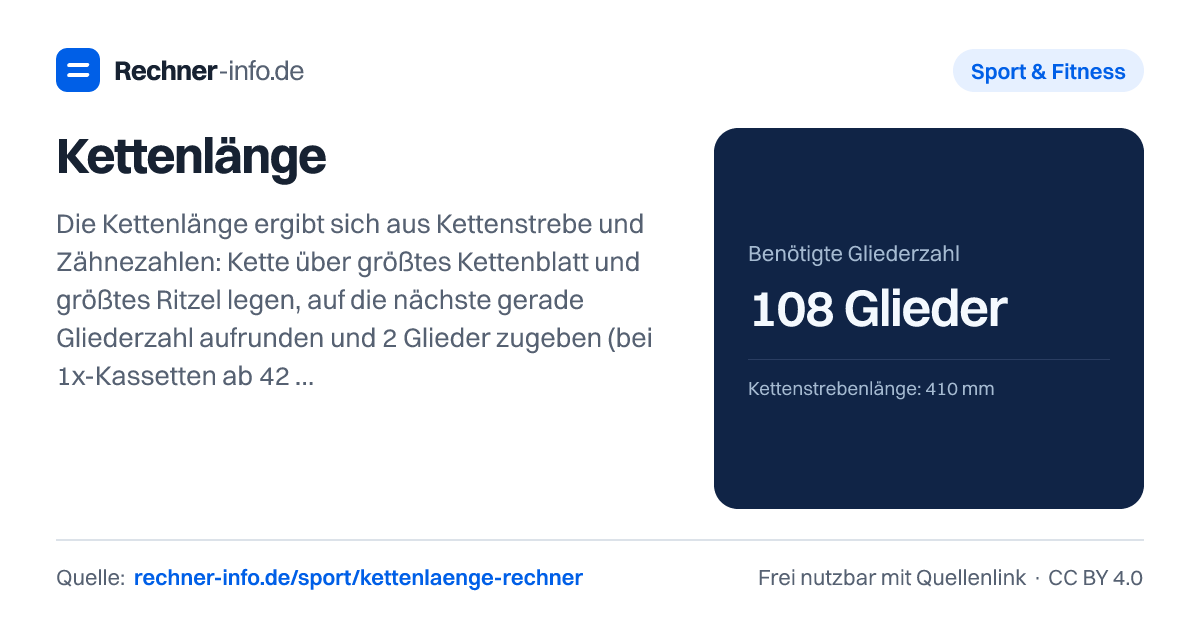

Beim Rennrad-Beispiel mit 50/34, 11-32 und 410 mm Kettenstrebe ergibt die Rechnung 108 Glieder. Das entspricht einer Kettenlänge von 137,2 cm. Eine Kaufkette mit 110 Gliedern wird dafür um 2 Glieder gekürzt.

Bei Singlespeed, Nabenschaltung und Rollenkette ist der Gedanke ähnlich, aber der praktische Punkt verschiebt sich: Hier gibt es kein Schaltwerk, das Kettenlänge ausgleichen kann. Deshalb ist der nötige Spannweg wichtig. Eine Singlespeed-Kette mit 42er Kettenblatt, 18er Ritzel und 410 mm Kettenstrebe kommt auf 96 Glieder, 121,9 cm Kettenlänge und 6,3 mm nötigen Spannweg.

Du gibst Antrieb, Kettenstrebe oder Achsabstand sowie Zähnezahlen ein und liest die passende Gliederzahl samt Kürzempfehlung ab.

Die errechnete Zugabe ist eine Modellannahme. Vor dem Kürzen und Fahren gilt die Anleitung des konkreten Schaltwerk- und Kettenherstellers, einschließlich Vorgaben zu Verbindungsglied und Federweg; die Zahl allein ist keine Montagefreigabe.

So funktioniert die Formel für die Gliederzahl der Kette

Die Formel setzt sich aus drei Teilen zusammen. Erstens wird der doppelte Abstand zwischen Tretlager und Hinterachse durch die Kettenteilung geteilt. Zweitens kommt die halbe Summe aus großem Kettenblatt und größtem Ritzel dazu. Drittens wird die unterschiedliche Zahnzahl von Kettenblatt und Ritzel als kleine Korrektur berücksichtigt.

Für das Rennrad-Beispiel lautet die Rechnung: 2 × 410 ÷ 12,7 + (32 + 50) ÷ 2 + ((50 − 32) ÷ 2π)² × 12,7 ÷ 410. Daraus werden 64,57 + 41,0 + 0,25 = 105,82 Glieder. Diese theoretische Gliederzahl wird auf eine gerade Zahl aufgerundet. So entstehen 106 Glieder als kürzeste schließbare Länge über groß-groß ohne Schaltwerk.

Bei einer Kettenschaltung wird danach die Zugabe für das Schaltwerk addiert. In diesem Beispiel sind das 2 Glieder. Dadurch landet die fahrbare Kettenlänge bei 108 Gliedern. Die Länge in Millimetern ergibt sich anschließend aus Gliederzahl mal Teilung: 108 × 12,7 mm = 1.371,6 mm.

Wichtig ist die Reihenfolge: erst theoretische Länge bestimmen, dann auf eine passende Gliederzahl bringen, dann die antriebsspezifische Zugabe oder den Spannweg prüfen. Wer direkt an der alten Kette abzählt, übernimmt schnell Fehler von einer vorher falsch gekürzten Kette.

Kettenlänge Fahrrad: Rennrad, MTB und 1x12 richtig einordnen

Bei Kettenschaltungen unterscheidet sich die nötige Länge stark nach Übersetzung und Kettenstrebe. Ein Rennrad mit 52/36, 11-34 und 405 mm Kettenstrebe braucht 110 Glieder. Die Kettenlänge liegt bei 139,7 cm. Die theoretische Gliederzahl beträgt 107,04, die kürzeste schließbare Big-Big-Länge 108 Glieder. Mit 2 Gliedern Zugabe ergibt sich die endgültige Länge. Die nötige Schaltwerkskapazität liegt bei 39 Zähne.

Beim MTB 1x12 kommt häufig ein großes Ritzel zum Einsatz. Für 32er Kettenblatt, 10-51 Kassette und 430 mm Kettenstrebe ergibt sich 114 Glieder und 144,8 cm Kettenlänge. Die theoretische Gliederzahl beträgt 109,49, Big-Big ohne Schaltwerk liegt bei 110 Gliedern, dazu kommen 4 Glieder Zugabe. Die nötige Schaltwerkskapazität beträgt 41 Zähne.

Ein weiteres 1x12-Beispiel zeigt den Einfluss einer längeren Kettenstrebe: 34er Kettenblatt, 10-51 Kassette und 435 mm Kettenstrebe führen zu 116 Gliedern und 147,3 cm Kettenlänge. Die Rechnung liefert 111,22 theoretische Glieder, daraus werden 112 Glieder Big-Big ohne Schaltwerk und anschließend 116 Glieder mit Zugabe.

Bei 1x-Antrieben ist die große Kassette der Hauptgrund, warum die Kette länger ausfällt. Die Kette muss auf dem größten Ritzel noch sicher laufen, ohne das Schaltwerk zu überstrecken. Gleichzeitig darf sie auf kleinen Ritzeln nicht so lang sein, dass sie stark durchhängt. Die Rechnung liefert daher eine Startlänge, die du am Fahrrad mit Schaltwerksstellung und Federweg kontrollierst.

Was ist bei Singlespeed, Nabenschaltung und Rollenkette anders?

Bei Singlespeed und Nabenschaltung gibt es normalerweise keine Schaltwerkszugabe. Stattdessen zählt, ob sich die Achse oder ein Kettenspanner weit genug nach hinten bewegen lässt. Ein Beispiel: 42er Kettenblatt, 18er Ritzel und 410 mm Kettenstrebe ergeben 96 Glieder. Die Kettenlänge beträgt 121,9 cm. Der passende Achsabstand mit dieser Gliederzahl liegt bei 416,3 mm, der nötige Spannweg bei 6,3 mm.

Bei 44er Kettenblatt, 16er Ritzel und 450 mm Kettenstrebe ergibt die Rechnung 102 Glieder und 129,5 cm. Eine Kaufkette mit 110 Gliedern wird um 8 Glieder gekürzt. Der Achsabstand mit dieser Gliederzahl liegt bei 453,7 mm, der nötige Spannweg bei 3,7 mm. Solche Werte sind in der Praxis hilfreich, weil Ausfallenden und Kettenspanner nur einen begrenzten Verstellbereich haben.

Bei Rollenketten wird statt Fahrradübersetzung die Teilung nach DIN ISO 606 verwendet. Eine 10B-Kette mit 15,875 mm Teilung, 17 Zähnen, 34 Zähnen und 500 mm Achsabstand braucht 90 Glieder. Die Kettenlänge beträgt 142,9 cm, der Achsabstand mit dieser Gliederzahl 510,2 mm und der nötige Spannweg 10,2 mm.

Eine 08B-Kette mit 12,7 mm Teilung, 12 und 48 Zähnen auf 600 mm Achsabstand braucht 126 Glieder und 160,0 cm Kettenlänge. Eine 06B-Kette mit 9,525 mm Teilung, 15 und 45 Zähnen auf 300 mm Achsabstand kommt auf 94 Glieder und 89,5 cm. Bei Rollenketten ist die Teilung deshalb keine Nebensache, sondern Teil der Längenberechnung.

Typische Fehler beim Kettenlänge berechnen

Der häufigste Fehler ist eine falsche Kettenstrebenlänge. Gemeint ist der Abstand von der Mitte des Tretlagers bis zur Mitte der Hinterachse. Bei einem Fully muss der ungünstige Zustand berücksichtigt werden, also die Position, in der der Hinterbau den größten Kettenweg verlangt. Wird nur im entlasteten Zustand gemessen, kann die Kette später zu kurz sein.

Auch die Zähnezahlen werden oft falsch angesetzt. Bei der Kettenschaltung zählt für die Länge das größte Kettenblatt und das größte Ritzel. Das kleinste Kettenblatt ist für die reine Big-Big-Länge nicht der entscheidende Wert, kann aber für die Schaltwerkskapazität relevant sein. Im Rennrad-Beispiel mit 50/34 und 11-32 beträgt diese Kapazität 37 Zähne.

Ein weiterer Punkt ist die gerade Gliederzahl. Fahrradketten werden in Innen- und Außengliedern geschlossen. Deshalb ist eine gerade Gliederzahl der Normalfall. Ein Kröpfglied kann bei Singlespeed oder Rollenkette eine ungerade Gliederzahl ermöglichen, schwächt die Kette aber etwas. Im Beispiel 42/18 mit 410 mm Kettenstrebe bleibt die berechnete Länge auch mit erlaubtem Kröpfglied bei 96 Gliedern.

Kürze eine neue Kette außerdem nicht nur nach der Zahl auf der Verpackung. Entscheidend ist, wie viele Glieder nach der Rechnung am Fahrrad gebraucht werden. Wenn das Ergebnis „110 Glieder, nicht kürzen“ lautet, bleibt die Kette in voller Länge. Wenn dort „110 Glieder, 14 Glieder entfernen“ steht, wie beim Singlespeed-Beispiel mit 42/18 und 410 mm Kettenstrebe, wird entsprechend gekürzt.

Was bedeuten die Vergleichswerte für Kettenlänge und Gliederzahl?

Vergleichswerte helfen dir, ein Ergebnis einzuordnen. Wenn zwei Fahrräder fast gleich aussehen, aber unterschiedliche Kettenstreben oder Kassetten haben, kann die Kette trotzdem um mehrere Glieder abweichen. Beim Rennrad mit 50/34 und 11-32 zeigt der Vergleich: Bei 400 mm Kettenstrebe werden 108 Glieder berechnet, bei 430 mm Kettenstrebe 112 Glieder. Die Kettenlänge steigt entsprechend von 1.371,6 mm auf 1.422,4 mm.

Beim MTB-Beispiel mit 34er Blatt und 10-51 Kassette ergeben 430 mm Kettenstrebe 116 Glieder, 460 mm Kettenstrebe 120 Glieder und 480 mm Kettenstrebe 124 Glieder. Das zeigt, warum du Geometriedaten nicht grob schätzen solltest. Ein paar Millimeter Rahmenmaß können darüber entscheiden, ob du eine Kaufkette kürzt oder vollständig verwendest.

Bei Singlespeed ist die Vergleichstabelle besonders nützlich, weil die Achsposition direkt mit der Kettenlänge zusammenhängt. Für 42/18 ergeben sich bei 400 mm Kettenstrebe 94 Glieder, bei 420 mm 98 Glieder und bei 440 mm 100 Glieder. Du siehst damit schnell, ob dein Ausfallende oder Spanner den nötigen Weg hergibt.

Die Werte sind keine Aussage darüber, ob eine bestimmte Kombination mechanisch sinnvoll, zulässig oder vom Hersteller freigegeben ist. Sie berechnen die Länge aus Geometrie, Zähnezahlen und Teilung. Prüfe daher bei Kettenschaltungen zusätzlich Schaltwerkskapazität, Schaltwerksstellung und bei gefederten Rädern den gesamten Federweg.
