Maßstabsrechner

Was macht der Maßstabsrechner mit Karte, Plan und Modell?

Der Maßstabsrechner übersetzt Längen zwischen Wirklichkeit und Darstellung. Das kann ein Bauplan, eine Wanderkarte, ein Lageplan oder ein Modell sein. Du kannst also entweder aus einem echten Maß die gezeichnete Länge berechnen, aus einer gemessenen Länge auf dem Plan die reale Strecke ableiten oder den Maßstab selbst ermitteln.

Wähle aus, was du berechnen möchtest, trage Maßstab und Länge ein und achte darauf, die passende Einheit auszuwählen.

Typische Fälle sind sehr verschieden: Eine Wand im Maßstab 1 : 50 landet als kurze Strecke auf dem Plan. Eine Strecke auf einer Karte im Maßstab 1 : 25.000 wird dagegen schnell zu einer realen Entfernung. Im Modellbau geht es oft um kleine Bauteile, bei denen Millimeter und Zentimeter entscheidend sind. Die Logik bleibt immer gleich: Der Maßstab beschreibt ein Verhältnis.

Wie funktioniert die Rechnung beim Maßstab berechnen?

Die Formel in Worten ist einfach: Für das Planmaß teilst du die wirkliche Länge durch die Maßstabszahl. Für die wirkliche Länge multiplizierst du das Planmaß mit der Maßstabszahl. Wenn du den Maßstab suchst, teilst du die wirkliche Länge durch das Planmaß - vorher müssen beide Längen in derselben Einheit stehen.

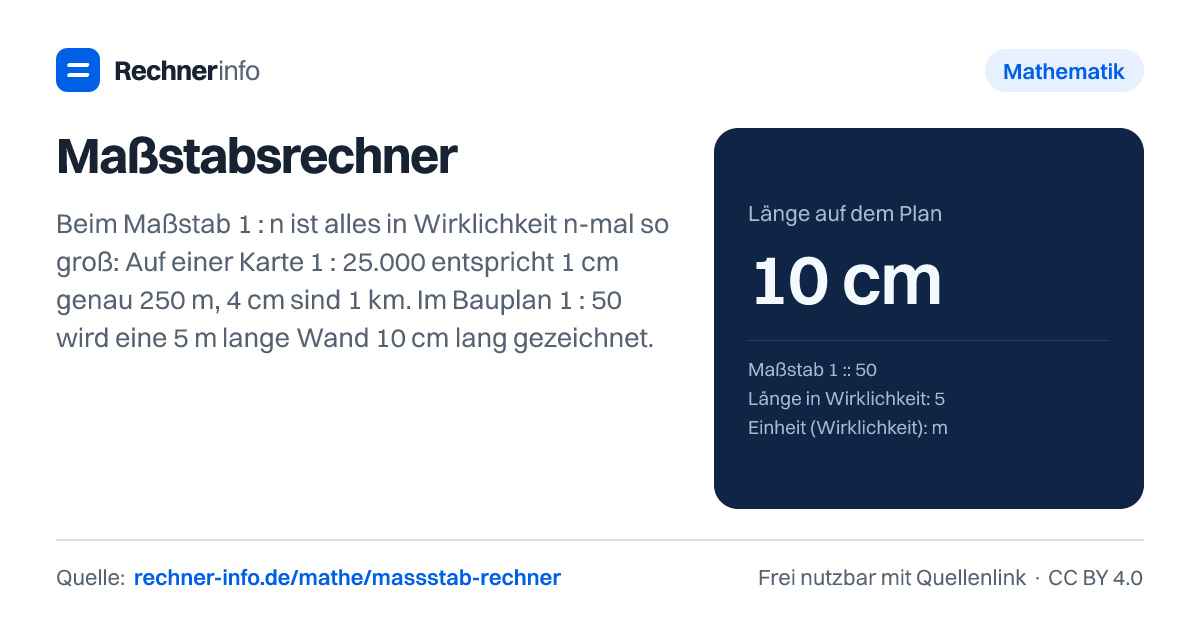

Beispiel für einen Bauplan im Maßstab 1 : 50: Eine Wand ist in Wirklichkeit 5 m lang. Das Planmaß ist die Wirklichkeit geteilt durch 50. In der Rechnung steht: 5 m ÷ 50 = 0,1 m. In einer praktischen Planeinheit sind das 10 cm.

Das Ergebnis lässt sich in verschiedenen Einheiten ausdrücken: 100 mm, 10 cm, 0,1 m oder 0,0001 km. Für den Plan ist meist Zentimeter oder Millimeter sinnvoll, für Karten eher Meter oder Kilometer.

Bei Flächen reicht die Längenrechnung nicht aus. Flächen skalieren mit n². Deshalb entspricht bei 1 : 50 ein Quadrat von 1 cm² auf dem Plan einer Fläche von 2.500 cm² in Wirklichkeit. Bei 1 : 100 wird aus 1 cm² auf dem Plan bereits 1 m² in Wirklichkeit.

Maßstab 1 : 50, 1 : 100 und 1 : 25.000 im Alltag

Viele Suchfragen drehen sich um gebräuchliche Maßstäbe. Im Bauplan bedeutet 1 : 100: 1 cm auf dem Plan entspricht 1 m in Wirklichkeit. Ein 12 m langer Raum wird auf dem Plan 12 cm lang. Misst du umgekehrt 12 cm auf dem Plan, entspricht das 12 m in Wirklichkeit.

Bei 1 : 50 ist der Plan größer gezeichnet als bei 1 : 100. Eine reale Länge von 3,5 m ergibt auf dem Plan 7 cm. Ein Mensch mit 1,8 m Höhe wäre im Modell oder Plan 3,6 cm hoch. Das passt gut zu Werkplänen, weil Details besser erkennbar bleiben.

Bei Karten sind die Maßstabszahlen deutlich größer. Im Maßstab 1 : 25.000 entspricht 1 cm auf der Karte 250 m in Wirklichkeit. Eine gemessene Strecke von 7,5 cm ergibt 1,875 km. Für 1 km brauchst du auf dieser Karte 4 cm. Das ist praktisch, wenn du eine Wanderstrecke grob mit Lineal oder Maßband ausmisst.

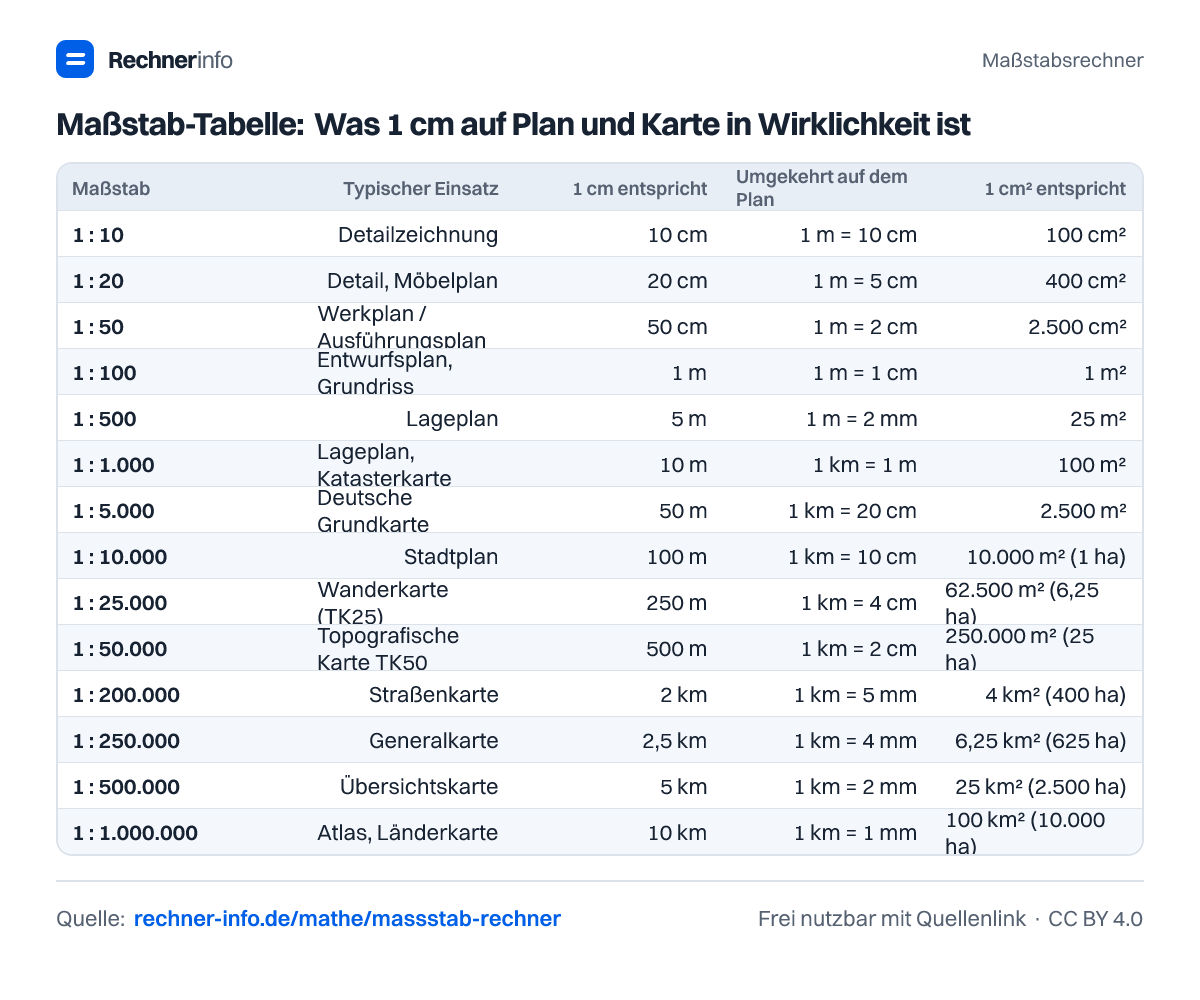

Ein kurzer Vergleich:

Maßstab	1 cm entspricht	1 km auf dem Plan
1 : 25.000	250 m	4 cm
1 : 50.000	500 m	2 cm
1 : 100.000	1 km	1 cm
1 : 200.000	2 km	5 mm

Wie ermittelst du den Maßstab aus Planmaß und Wirklichkeit?

Wenn du beide Längen kennst, kannst du den Maßstab berechnen. Der Kern ist: Wirklichkeit geteilt durch Planmaß. Entscheidend ist, dass beide Werte vorher in derselben Einheit stehen. Sonst kommt ein falsches Verhältnis heraus.

Beispiel: Auf der Karte sind 2 cm gemessen, in Wirklichkeit sind es 1 km. Um den Maßstab zu finden, werden beide Längen in Meter betrachtet: 1.000 m in Wirklichkeit und 0,02 m auf dem Plan. Daraus ergibt sich der Maßstab 1 : 50.000. Die passende Umrechnung lautet dann: 1 cm auf dem Plan entspricht 500 m in Wirklichkeit.

Ein weiteres Beispiel aus einem Plan: 3 cm auf dem Plan entsprechen 6 m in Wirklichkeit. Daraus ergibt sich 1 : 200. In diesem Maßstab steht 1 cm auf dem Plan für 2 m in Wirklichkeit. Wenn 2,4 m in Wirklichkeit als 8 cm im Plan dargestellt sind, ergibt sich 1 : 30. Hier entspricht 1 cm auf dem Plan 30 cm in Wirklichkeit.

Solche Rückrechnungen helfen, wenn auf einem alten Plan kein Maßstab steht oder wenn ein Ausdruck verkleinert oder vergrößert wurde.

Welche Fehler solltest du beim Maßstab umrechnen vermeiden?

Der häufigste Fehler sind gemischte Einheiten. Wenn du Zentimeter auf dem Plan mit Metern in Wirklichkeit vergleichst, musst du sie für die Maßstabszahl zuerst auf dieselbe Einheit bringen. Das Ergebnis darf erst danach wieder in eine praktische Einheit umgewandelt werden.

Auch Plan und Wirklichkeit werden leicht vertauscht. Bei 1 : 100 wird eine reale Länge kleiner gezeichnet: 25 cm in Wirklichkeit werden 2,5 mm im Modell oder Plan. Andersherum werden 18 mm auf dem Plan zu 1,8 m in Wirklichkeit. Prüfe deshalb immer, in welche Richtung du rechnest.

Bei Karten gilt: Der Maßstabsrechner rechnet Strecken. Er ersetzt keine Auswertung von GPS-Koordinaten und keine Messung entlang einer kurvigen Route. Wenn du auf der Karte eine gerade Strecke misst, passt die Umrechnung. Bei Wegen mit vielen Kurven ist die reale Weglänge größer als eine gerade Luftlinie.

Bei Vergrößerungen funktioniert das Prinzip ebenfalls, nur ist die Eingabe anders: Für eine Vergrößerung wie 2 : 1 gibst du 0,5 als Maßstabszahl ein. Dann ist die Zeichnung größer als das reale Objekt.
