Steigungsrechner

Was bedeutet Steigung berechnen genau?

Wenn du eine Steigung berechnen willst, vergleichst du einen Höhenunterschied mit einer waagerechten Strecke. Daraus entsteht das Steigungsmaß m. Dieses Maß kann als Dezimalzahl, in Prozent, als Winkel in Grad, in Promille oder als Verhältnis angegeben werden.

Typische Fälle sind eine Gerade im Koordinatensystem, eine Straße, ein Hang, ein Dach oder eine Rampe. Bei einer Geraden nutzt du zwei Punkte. Bei einer Rampe nutzt du den Höhenunterschied und die Länge. Für Schilder, Dachneigungen oder Pläne wird häufig zwischen Prozent und Grad umgerechnet.

Im Rechner wählst du aus, was gegeben ist, trägst die Werte ein und achtest darauf, ob die Länge waagerecht oder entlang der Schräge gemessen wurde.

Die wichtigste Unterscheidung: Prozent beziehen sich auf die waagerechte Strecke. Ein Schild mit 10 % bedeutet zum Beispiel 10 m Höhenunterschied auf 100 m waagerechter Strecke. Der dazugehörige Winkel ist 5,71 °. Eine Steigung von 100 % ist kein senkrechter Anstieg, sondern entspricht 45,00 °.

Wie kannst du die Steigung aus zwei Punkten berechnen?

Bei zwei Punkten rechnest du: Höhenänderung geteilt durch waagerechte Änderung. In Formelzeichen heißt das: m = (y₂ - y₁) ÷ (x₂ - x₁). Danach kannst du m in Prozent, Grad oder ein Verhältnis umwandeln.

Beispiel mit den Punkten (1, 2) und (5, 5):

• m = (5 - 2) ÷ (5 - 1)
• m = 3 ÷ 4
• m = 0,75

Als Ergebnis bekommst du die Steigung 0,7500. In Prozent sind das 75 %, der Steigungswinkel ist 36,87 ° und das Verhältnis lautet 1 : 1,33. Die passende Geradengleichung ist y = 0,75x + 1,25. Der y-Achsenabschnitt beträgt 1,25, die Nullstelle liegt bei x = -1,6667.

Eine Gerade mit den Punkten (2, 4) und (8, 10) hat dagegen m = 1,0000. Das entspricht 100 %, 45,00 ° und dem Verhältnis 1 : 1. Fällt die Gerade, wird m negativ: Bei P₁(0 | 5) und P₂(10 | 0) ist die Steigung -0,5000, also -50 % und -26,57 °.

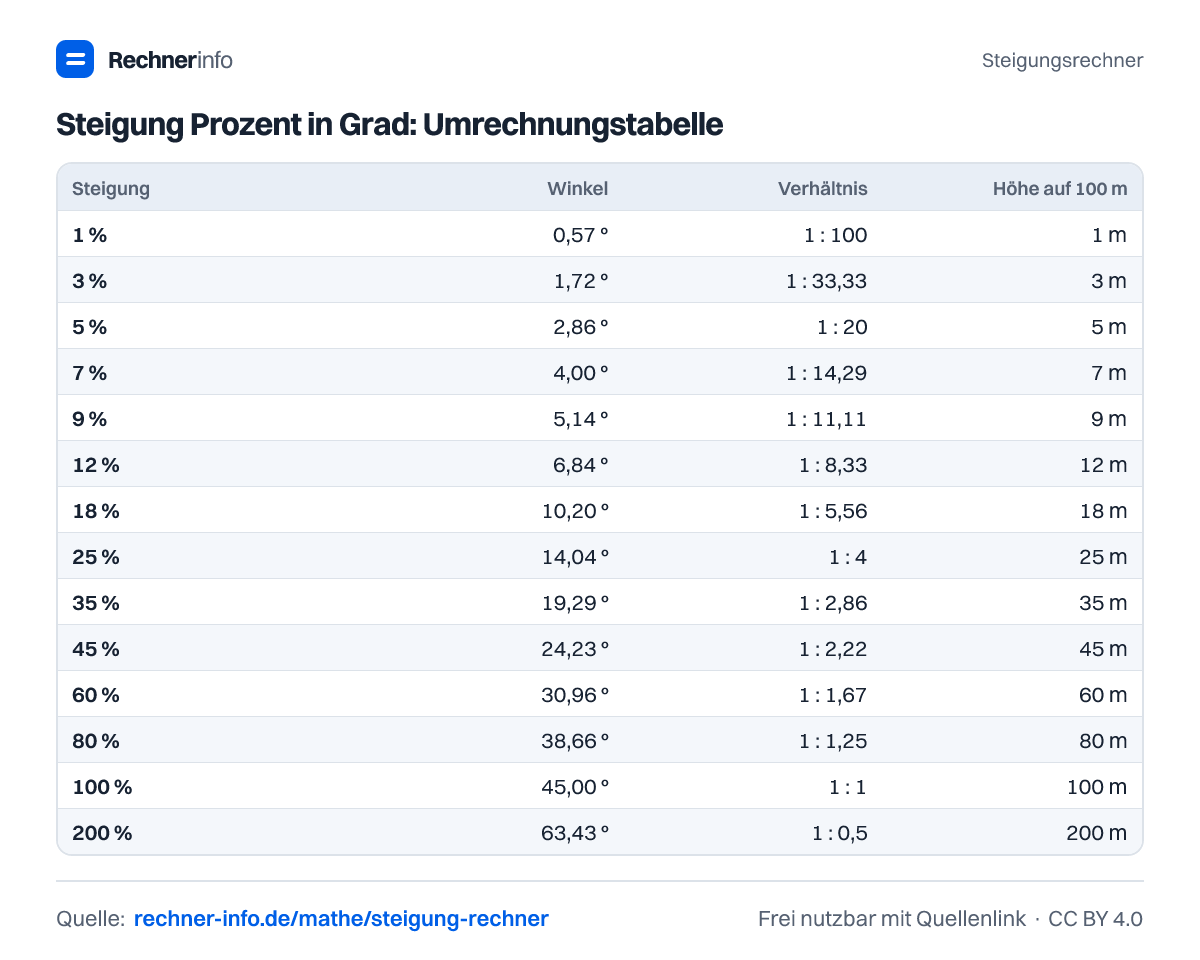

Steigung Prozent in Grad: Warum die Werte nicht linear wirken

Prozent und Grad beschreiben denselben Anstieg, aber mit unterschiedlicher Logik. Prozent nutzt das Verhältnis aus Höhe und waagerechter Strecke. Grad nutzt den Winkel zur Waagerechten. Die Umrechnung läuft über den Tangens beziehungsweise den Arkustangens.

Ein paar typische Werte zeigen den Unterschied:

Steigung	Winkel	Verhältnis
5 %	2,86 °	1 : 20
10 %	5,71 °	1 : 10
25 %	14,04 °	1 : 4
50 %	26,57 °	1 : 2
100 %	45,00 °	1 : 1

Bei 25 % Steigung steigt die Strecke um 25 m auf 100 m waagerechter Strecke. Der Winkel dazu ist 14,04 °, die schräge Länge beträgt 103,078 m. Bei 30 ° sieht die Sache deutlich steiler aus: Das entspricht 57,74 %, einem Verhältnis von 1 : 1,73 und 57,735 m Höhenunterschied auf 100 m waagerechter Strecke.

Für Dächer wird oft direkt mit Grad gearbeitet. Eine Dachneigung von 35 ° entspricht 70,02 %, dem Verhältnis 1 : 1,43 und einem Höhenunterschied von 3,501 m auf 5 m waagerechter Strecke.

Rampe Steigung und Gefälle berechnen in der Praxis

Bei Rampen, Straßen und Hängen ist die Frage meist: Wie stark steigt oder fällt die Strecke wirklich? Dafür brauchst du den Höhenunterschied und die waagerechte Strecke. Sind beide in derselben Einheit angegeben, kannst du direkt rechnen.

Eine Rampe mit 0,18 m Höhenunterschied und 3 m waagerechter Länge hat 6 % Steigung. Das entspricht 3,43 °, dem Verhältnis 1 : 16,67 und 60,0 ‰. Diese Einordnung ist praktisch, weil eine Steigung von höchstens 6 % für barrierefreie Rampen nach DIN 18040 zulässig ist, mit Podest alle 6 m.

Eine Rampe mit 1,5 m Höhenunterschied auf 12 m waagerechter Länge kommt auf 12,5 %, 7,13 ° und das Verhältnis 1 : 8. Sie ist damit steiler als eine barrierefreie Rampe nach DIN 18040 erlaubt.

Beim Gefälle bleibt die Rechnung gleich, nur das Vorzeichen ändert sich. Wenn eine Strecke abwärts führt, gibst du den Höhenunterschied negativ ein oder liest das Ergebnis als Gefälle. Wird die Länge entlang der Schräge gemessen, muss daraus erst die waagerechte Länge abgeleitet werden. Bei 0,8 m Höhenunterschied auf 20 m schräger Länge ergibt sich eine waagerechte Länge von 19,984 m, eine Steigung von 4 % und ein Winkel von 2,29 °.

Welche Fehler solltest du beim Steigung berechnen vermeiden?

Der häufigste Fehler ist die falsche Länge. Prozentangaben beziehen sich auf die waagerechte Strecke, nicht auf den Weg entlang der Schräge. Wenn du die Rampenlänge direkt am Boden oder auf der Schräge misst, ist das nicht automatisch die waagerechte Strecke.

Weitere typische Stolperstellen:

• Prozent nicht mit Grad verwechseln: 45,00 ° entsprechen 100 %, nicht 45 %.
• Vorzeichen beachten: Eine fallende Gerade oder ein Gefälle hat eine negative Steigung, zum Beispiel -50 % bei P₁(0 | 5) und P₂(10 | 0).
• Einheiten einheitlich halten: Höhe und Länge müssen zusammenpassen. Rechne also nicht Zentimeter gegen Meter, ohne vorher umzustellen.
• Senkrechte Geraden gesondert behandeln: Wenn beide Punkte denselben x-Wert haben, lässt sich die Steigung mit der üblichen Formel nicht berechnen, weil die waagerechte Änderung fehlt.
• Verhältnis richtig lesen: 1 : 20 bedeutet 5 % und 2,86 °. Je größer die Zahl hinter dem Doppelpunkt, desto flacher ist die Steigung.

Für technische Planung ersetzt die Rechnung keine Detailprüfung vor Ort. Unebener Untergrund, Übergänge, Beläge und nutzbare Breite können in der Praxis relevant sein, obwohl sie in der reinen Steigungsrechnung nicht auftauchen.
