Rasensprenger Reichweite: Was zählt wirklich?

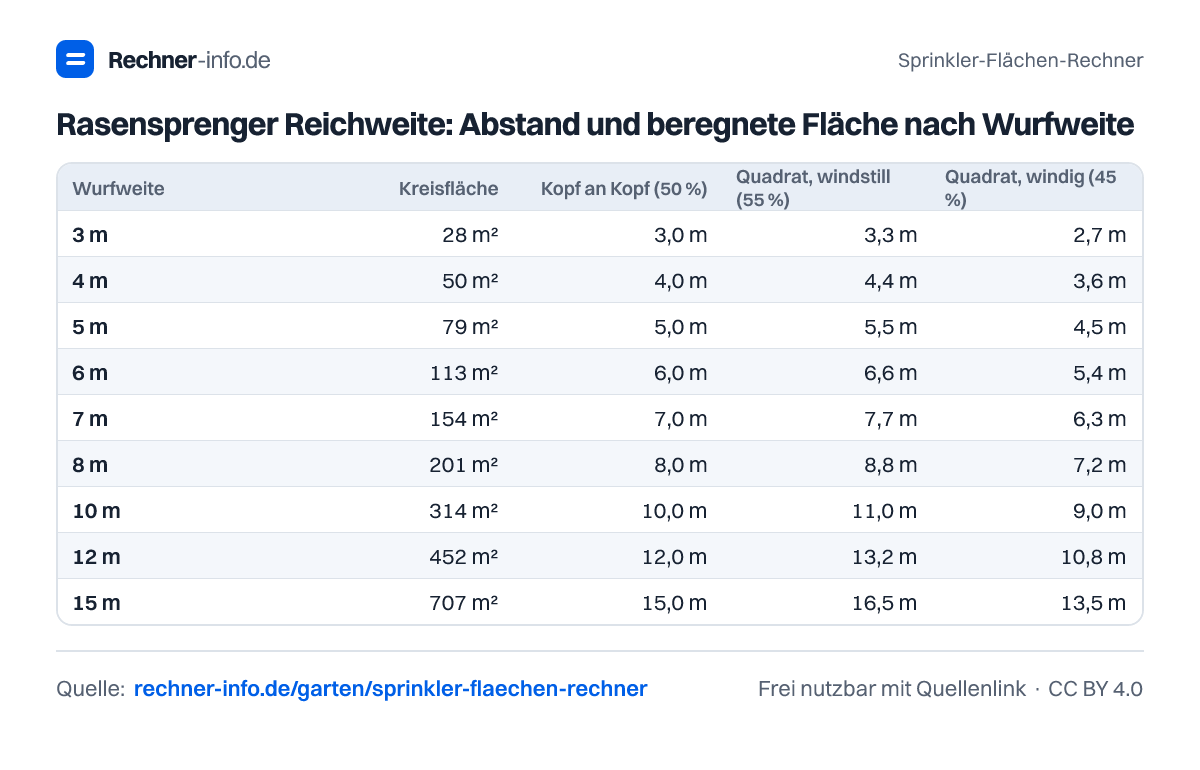

Die Rasensprenger Reichweite ist der Radius, also die Strecke vom Regner bis zum äußeren Rand des Sprühbilds. Bei Kreis-, Impuls- und Versenkregnern ist das besonders wichtig, weil aus dieser Wurfweite der sinnvolle Abstand zwischen den Regnerpositionen entsteht. Ein Regner mit 6 m Wurfweite erreicht als Vollkreis eine beregnete Fläche von 113,1 m².

Für eine gleichmäßige Bewässerung reicht es aber nicht, die Kreise gerade so aneinanderstoßen zu lassen. In der Praxis werden Rasensprenger Kopf an Kopf geplant: Der Strahl eines Regners soll bis zum nächsten Regner reichen. Deshalb ist der Abstand nicht der Wurfdurchmesser, sondern ein Anteil davon. Bei Kopf an Kopf sind es 50 % des Wurfdurchmessers; bei Wind wird enger geplant, etwa mit 45 %.

Der Anlagendruck steckt in dieser Rechnung indirekt drin. Die Wurfweite aus dem Datenblatt gilt nur bei passendem Druck und passendem Durchfluss. Sinkt der Druck, wird der Wurf kürzer, die geplante Überlappung fehlt, und es entstehen trockene Streifen. Darum solltest du die tatsächliche Wurfweite lieber am laufenden Regner prüfen, wenn du knapp planst oder viele Regner gleichzeitig betreiben willst.

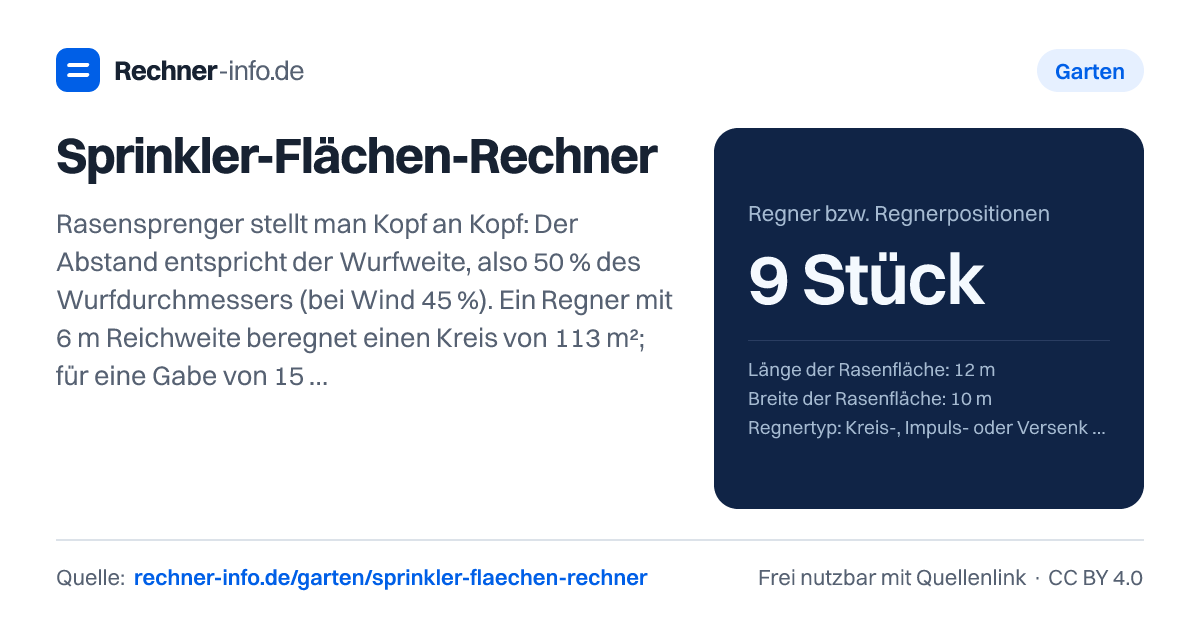

Der Rechner direkt darüber nutzt deine Fläche, den Regnertyp, die Wurfweite, den Durchfluss und die gewünschte Wassergabe, um Abstand, Anzahl, Niederschlagsrate und Laufzeit zu bestimmen.

So funktioniert die Rechnung für Rasensprenger Abstand und Dauer

Die Rechnung läuft in mehreren Schritten. Zuerst wird aus der Wurfweite der zulässige Achsabstand bestimmt: Anteil mal Wurfdurchmesser. Danach wird die Fläche in ein Raster aus Regnerpositionen geteilt. Für Kreis-, Impuls- und Versenkregner sitzen an Ecken und Rändern meist Sektorregner, damit nicht unnötig über Wege oder Beete hinaus bewässert wird.

Anschließend berechnet der Rechner die Niederschlagsrate. In Worten: Durchfluss je Regner wird auf die von einer Regnerposition versorgte Rasterfläche verteilt. Die Formel lautet: 60 mal Durchfluss in l/min geteilt durch Achsabstand mal Reihenabstand. Aus der gewünschten Wassergabe ergibt sich dann die Dauer: Wassergabe geteilt durch Niederschlagsrate.

Ein Beispiel: Eine Rasenfläche mit 12 m Länge und 10 m Breite wird mit Kreisregnern geplant. Die Wurfweite beträgt 6 m, die Anordnung ist Quadrat, der Standort liegt bei 6-11 km/h Wind. Der maximale Abstand lautet hier: 50 % des Wurfdurchmessers = 6 m. Daraus entsteht ein Raster mit 3 × 3 Regnern, also 9 Stück.

Für dieses Beispiel setzt der Rechner einen Achsabstand in der Länge von 6,00 m und einen Reihenabstand von 5,00 m an. Bei 12 l/min je Regner ergibt sich eine Niederschlagsrate von 24,0 mm/h. Soll eine Wassergabe von 15 l/m² ausgebracht werden, läuft die Beregnung 38 min. Die Wassermenge je Gabe beträgt 1.800 Liter. Da 1 l/m² = 1 mm ist, kannst du Wassergabe und Niederschlag direkt miteinander vergleichen.

Wie viele Rasensprenger brauche ich? Beispiele für typische Flächen

Die Anzahl hängt weniger von der reinen Quadratmeterzahl ab als von Form, Wurfweite, Wind und Anordnung. Eine lange, schmale Fläche braucht oft mehr Positionen als eine kompakte Fläche mit gleicher Größe, weil die Regner entlang der Ränder korrekt überlappen müssen.

Typische Ergebnisse sehen so aus:

Bei 12 m × 10 m und 5 m Wurfweite zeigt sich der Unterschied der Anordnung deutlich. In Quadrat-Anordnung ergeben sich 12 Stück mit einem Raster von 4 × 3 Regnern. In Dreieck-Anordnung sind es in diesem Beispiel 16 Stück mit 4 × 4 Regnern. Das liegt daran, dass der Rechner die konkrete Länge und Breite in ganze Rasterabschnitte aufteilt. Eine theoretisch günstigere Anordnung führt also nicht automatisch zu weniger Regnern.

Bei größeren Flächen steigt außerdem der gleichzeitige Durchfluss stark an. Für 25 m × 20 m mit 6 m Wurfweite werden 30 Stück geplant. Wenn alle gleichzeitig laufen würden, läge der Durchfluss bei 240,0 l/min. Ohne passende Anschlussleistung ist dafür eine Zonierung nötig.

Wie lange Rasen sprengen? Niederschlagsrate statt Bauchgefühl

Die Laufzeit ergibt sich aus der Niederschlagsrate. Ein Regner mit hoher Reichweite ist nicht automatisch schneller. Entscheidend ist, wie viel Wasser pro Zeit auf die Fläche fällt. Wenn die gleiche Wassergabe auf eine größere oder langsamer versorgte Fläche verteilt wird, verlängert sich die Dauer.

Beim Kreisregner-Beispiel mit 12 m × 10 m, 6 m Wurfweite und 12 l/min je Regner liegt die Niederschlagsrate bei 24,0 mm/h. Für 15 l/m² läuft die Beregnung 38 min. Wird bei gleicher Fläche und gleicher Wurfweite mit 10 l/min je Regner gearbeitet und sollen 20 l/m² ausgebracht werden, sinkt die Niederschlagsrate auf 20,0 mm/h und die Dauer steigt auf 60 min.

Viereckregner können auf schmalen Flächen praktisch sein, laufen aber oft länger. Ein schmales Beet mit 12 m × 5 m, einem Viereckregner mit 14 m Wurflänge und 8 m Wurfbreite sowie 10 l/min Durchfluss kommt auf 5,4 mm/h. Für 15 l/m² ergibt das 168 min und 1.680 Liter.

Bei einer Fläche von 18 m × 14 m mit Viereckregnern, 16 m Wurflänge, 12 m Wurfbreite und 10 % Überlappung werden 4 Stück im Raster 2 × 2 angesetzt. Die Niederschlagsrate liegt bei 3,8 mm/h, die Dauer bei 240 min. Das wirkt lang, passt aber zur geringen Niederschlagsrate.

Vergleiche die Niederschlagsrate auch mit dem Boden. Für Schluff / Lehm ist im Rechner eine höchste Niederschlagsrate von 25 mm/h hinterlegt. Das Beispiel mit 24,0 mm/h liegt darunter. Bei 25 m × 20 m, 6 m Wurfweite und Quadrat-Anordnung erscheinen 28,8 mm/h; dann kann es sinnvoll sein, enger zu prüfen, in Abschnitten zu wässern oder die Ausbringung auf den Boden abzustimmen.

Typische Fehler bei Sprinkler Abstand, Zonen und unregelmäßigen Flächen

Ein häufiger Fehler ist ein zu großer Kreisregner Abstand. Wenn du nur die sichtbare Reichweite ans Ende des nächsten Sprühbilds legst, fehlt die Überlappung. Der Randbereich eines Regners bekommt weniger Wasser als die Mitte. Kopf an Kopf gleicht das aus, weil mehrere Regner dieselbe Stelle erreichen.

Der zweite Fehler ist die Wurfweite aus dem Datenblatt ungeprüft zu übernehmen. Diese Reichweite hängt vom Wasserdruck ab. Wenn am Anschluss zu wenig Wasser ankommt oder viele Regner gleichzeitig laufen, verändert sich das Sprühbild. Miss deshalb den Durchfluss am Anschluss und am besten auch die echte Wurfweite am geplanten Standort.

Der dritte Fehler betrifft unregelmäßige Flächen. Zerlege L-Formen, schmale Streifen und verwinkelte Rasenbereiche in Rechtecke und rechne sie getrennt. Danach setzt du die Regner so, dass Randbereiche ebenfalls überlappt werden. Bei Viereckregnern hilft das besonders, weil Wurflänge und Wurfbreite nicht immer genau zur Rasenform passen.

Auch die Anschlussleistung wird oft unterschätzt. Im Beispiel mit 12 m × 10 m, 6 m Wurfweite und 9 Stück beträgt der gleichzeitige Durchfluss 48,0 l/min. Ist eine Anschlussleistung von 20 l/min eingetragen, ergeben sich 3 Zonen und eine Dauer für alle Zonen von 113 min. Ohne Anschlussleistung zeigt der Rechner keine echte Zonenteilung, sondern nur die Dauer der geplanten Gabe.

Zum Schluss zählt der Probelauf. Stelle Becher oder kleine Gefäße auf die Fläche und prüfe, ob überall ähnlich viel ankommt. Korrigiere dann Wurfweite, Sektoren und Laufzeit. Besonders bei Wind, Hanglage, Randstreifen und Druckschwankungen ersetzt die Berechnung nicht die Kontrolle auf dem Rasen.
